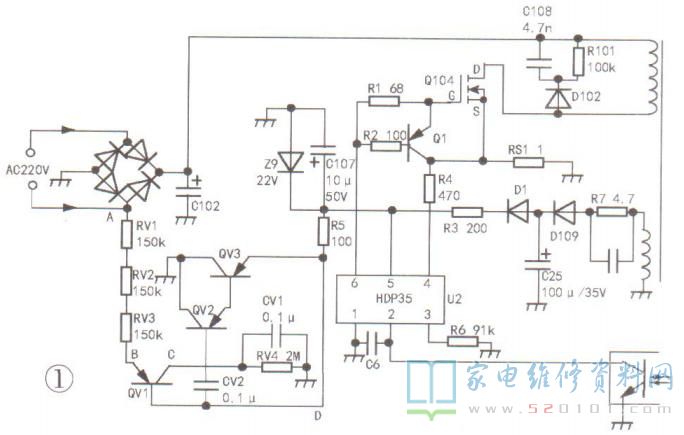

一台TCL L26N3液晶电视，故障表现为三无，上电测副电源输出的SB5V电压在.上电瞬间有输出，随即消失。单独检测电源板，SB5V仍无输出，这说明故障在副电源。本机副电源采用微型⑥脚电源芯片u2(丝印号:HDP35，型号是LD7535)，如图1所示。
上电后测U2的⑤脚电压升到15V时马上跌落，最后在6V~7V之间波动，怀疑辅助供电回路有问题，但检查相关元件都正常。QV1~QV3组成启动及电源电压过低保护电路:上电后 A点(RV1 上端)有-个经桥堆左半边半波整流后的直流电压，该电压由RV1~RV3降压后通过QV1的e-b结和R5给C107充电，当C107上电压达到U2的启动电压时，芯片工作，这时开关变压器辅助绕组感应电压经D109整流.C25滤波后给U2的⑤脚供电。正常情况下，B点电压高于D点电压，QV1导通，QV2.QV3截止。当A点电压过低，致使B点电压低于D点时，QV1截止，C点电压降低，QV2.QV3导通，U2因⑤脚电压大幅下降而停止工作，以避免因电源电压过低引起开关管功耗大增而烧坏。怀疑QV1~QV3工作不正常，拆下qV1检查正常，清除QV1下面的底胶后试机， SB5V电压稳定;遥控开机后图声正常，故障排除。
