创维5800-PLCD26-01电源板故障维修纪实

2023-02-08 19:26:36  阅读 186 次 评论 0 条
摘要:

这台创维液晶电视电源板已被人修理过,转至我处。该电源板是一块双面印制板,元件排布紧凑。PFC电路IC601为5500A,主电源集成块IC602为F9222L,副电源集成块IC608为NCP1014AP10

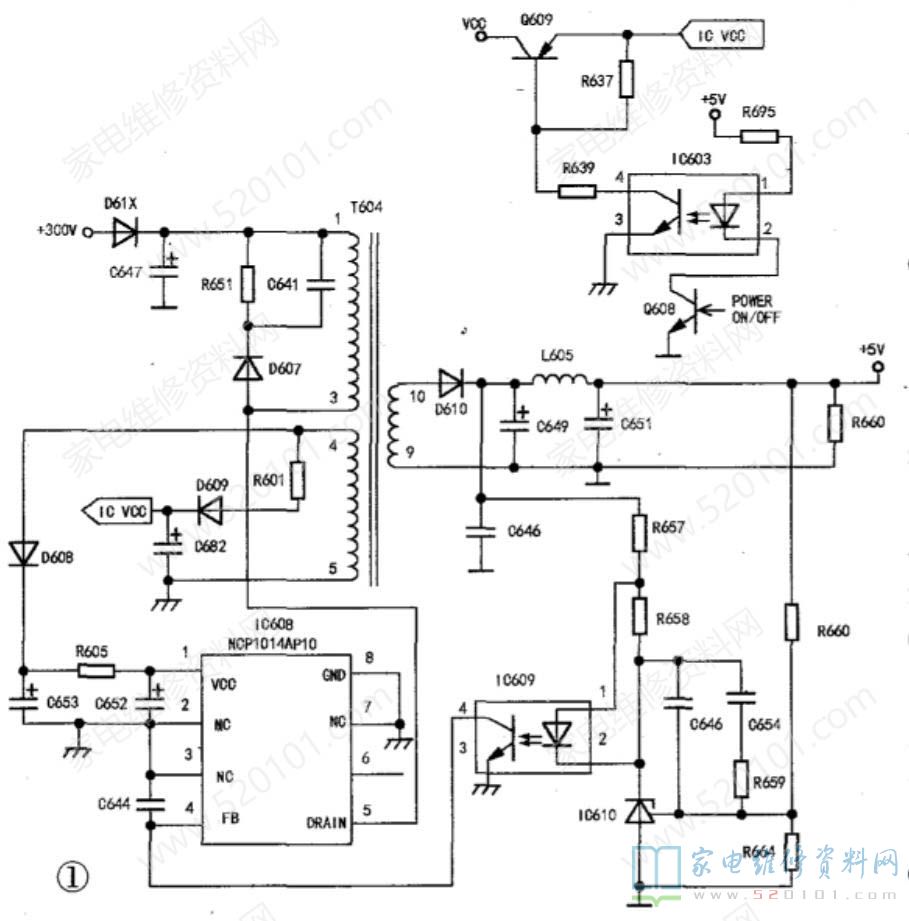

       这台创维液晶电视电源板已被人修理过,转至我处。该电源板是一块双面印制板,元件排布紧凑。PFC电路IC601为5500A,主电源集成块IC602为F9222L,副电源集成块IC608为NCP1014AP10。该板元件焊接面有许多焊过或重新补焊的痕迹,查看电源板上保险丝尚好,用MF47型万用表Rx1k挡测300V端对地电阻,红笔测为8.5k,黑笔测为无穷大;PFC电压端对地电阻,红笔测为20K,黑笔测为无穷大;以Rx100挡分别测12V、24V对地电阻,均为红笔测250Ω、黑笔测500Ω(放电);5V端对地电阻,红笔测为220Ω,黑笔测为1000Ω(放电),应属正常。细看各元件无明显异常,于是插上电源,测得C651处5V为5.01V,竟然正常!接着,在D612、C639、C635整流滤波输出12v端接上一只12V LED灯泡,24V端接上一条3030-8W LED平板照明灯LED灯条,再从+5VSB端接一只1KΩ电阻至CN606③脚oN/OFF端。插上电源,强制开机,灯未亮,测5V已降至2.0V;偶然又见灯瞬间亮了一下,之后再测待机时,5V始终只有2.0V,由此可见,故障在+5VSB。5V待机电源电路见图1。

创维5800-PLCD26-01电源板故障维修纪实 第1张

      检修过程如下:

      1.怀疑电路板上光耦①、②脚漏电。检查发现IC603、IC609两只光耦①、②脚分别被一团白胶状物覆盖,疑其漏电,刮去①、②脚上的白胶,用吹风机吹后插上电源,只见12V灯、24V灯立即亮起,电源启动工作。测300V电压为312V,C618、C617 处PFC电压为376V,5V为5.01V,12V为10.99V,24V为25.24V;IC603①、②脚为1.126V, IC609①、②脚为1.014V。

      2.怀疑元件虚焊。开机未遂时,手指按压光耦IC609③④脚区域可正常开机。又分别将光耦IC603、IC609.5V滤波电容C649、C651各脚以及可疑虚焊点T604③、D607负端、开/待机管Q608的b极和e极通焊了一遍后开机,一切正常,但故障仍反复出现。
      3.怀疑线路板漏电。分别将光耦IC603、IC609①、②脚间,③、④脚间,+5VSB、地线(两线间距极小)间,用刀片刻痕后清洗吹干,再插上电源,开机正常,可故障还是出现。
      4.怀疑C649、C651质量差,导致输出5V纹波大引起此故障。开机未遂时,只要用吹风机吹一下C649或C651,即可顺利开机,后分别将其更换,换之后开始正常,但随后依然如故。
      5.怀疑精密稳庄器IC610故障。开机未遂时,用吹风机吹一下 IC610,同样可正常开机。
      6.疑似开/待机管Q608故障。将Q608 c、e极短接,可故障仍出现,看来与开/待机电路控制无关。经过如此种种检查,无论采用哪种外界刺激,都能触发正常开机,且开机后,不管时间多长,均可安然无事。如拔下电源,在5分钟之内插上电源,能确保开机正常;否则,开机失败。开机正常时,测得IC608①脚电压为7.66V、④脚电压为0.648V.⑤脚电压为303V;开机未遂时,IC608①脚电压为7.07V ,④脚电压为0.1V ,⑤脚电压为315V。
       这一番维修仿佛撞入了大迷宫,全然迷失了方向。可是山重水复疑无路,柳暗花明又一村,终于在一次测IC608①脚时,发现12V、24V LED灯骤然亮起,开机成功。莫非IC608①脚虚焊,抑或①脚接元件有故障?立即拔下电源,将IC608①脚与C652正端补焊,复开机,未遂。又将热电烙铁头往C652正端一放,立刻开机成功。随即取来一只新电容(47uF/50V)并联于C652上,然后每隔20min~-30min插拔一次电源,竟然无一例外,开机成功。焊下C652,用MF47万用表Rx100挡测,全无充放电现象(正常万用表指针应摆动8格)。以DT9205A数字万用表200pF挡测其容量,仅为6.8puF,换上新的47uF/50V电容,故障排除。
      小结:在实修中,凡遇故障,先修电源;而对集成块,重在查供电脚;对于奇异故障,先拿电解电容试问。最后,测量本机在待机状态时,5V为5.01V,IC608①脚电压为8.71V,④脚电压为0.533V,⑤脚电压为325.3V;IC603①/②脚电压为5.13V ,④/③电压为23.5V;IC609①/②脚电压为1.024V, ④/③脚电压为0.557V;Q609(A1013)b极电压为23.75V,c极电压为0.492V,e极电压为23.9V;IC610(T431)的R极电压为2.48V,K极电压为3.43V。
       正常开机时,测300V电压为304V,PFC电压为375.1V;测5V电压为5.01V,12V电压为12.51V,24V电压为24.12V;IC608①脚电压为8.0V, ④脚电压为0.618V ,⑤脚电压为303V;Q609(A1013)的e极电压为18.7V,b极电压为18.0V,c 极电压为18.4V;Q608 的b极电压为0.654V,c极电压为0.912V;IC610 (TL431)的R极电压为2.48V,K极电压为3.43V;IC603①/②脚电压为1.11V;IC609①/②脚电压为1.01V,④/③脚电压为0.621V。
       编者:此机故障明显在5V形成电路中,因为出故障时5V电压下降较多,故应从5V振荡控制电路的供电和稳压电路及5V滤波电容进行检查,以缩短故障判断的时间。
