创维5800-P19TBN-01二合一电源板背光不亮的维修

2022-11-07 18:06:08  阅读 150 次 评论 0 条
摘要:

接修一台创维液晶彩电,背光不亮,伴音正常。反复开机,偶尔能点亮背光。拆开机壳,该机电源二合一板板号为5800-P19TBN-01,背光块为MP1048EN。通电测试,测IC1(MP1048EN )的15脚

       接修一台创维液晶彩电,背光不亮,伴音正常。反复开机,偶尔能点亮背光。拆开机壳,该机电源二合一板板号为5800-P19TBN-01,背光块为MP1048EN。通电测试,测IC1(MP1048EN )的15脚和22脚12V电压正常。决定先用取消保护的方法来维修,断电将IC1的①脚(高压次级电流检测输入端)接地,通电试机,背光不亮。

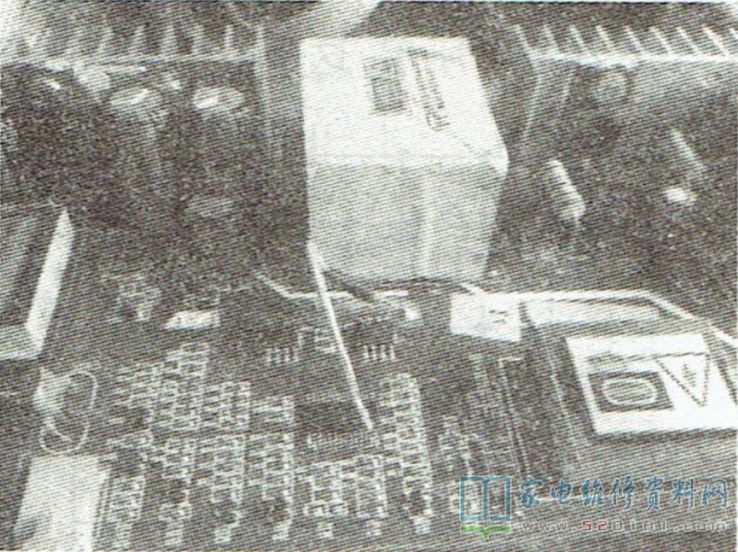

       断电,将IC1的①脚恢复原样,外接同屏幕的灯管,通电,灯管未亮。IC1的3脚为始能控制信号输入端,高电压芯片工作,低电压芯片不工作。通电,用万用表直流电压挡测IC1的13脚电压为0V。在IC1的13脚与12V电压端间跨接一只20kΩ的电阻,如图1所示,通电后13脚的电压为5V,背光亮,蓝屏出现。输入视频信号,图像正常,但唯一不足的是该机不能待机了, 因为待机时为白屏。虽然维修有瑕疵,但以最小的投入,博正常收看的效果,还是值得尝试的。

创维5800-P19TBN-01二合一电源板背光不亮的维修 第1张
