长虹FSP107-2PS01二合一电源板故障维修思路

2022-12-25 20:26:45  阅读 150 次 评论 0 条
摘要:

FSP107-2PS01电源(图纸)是“永胜宏

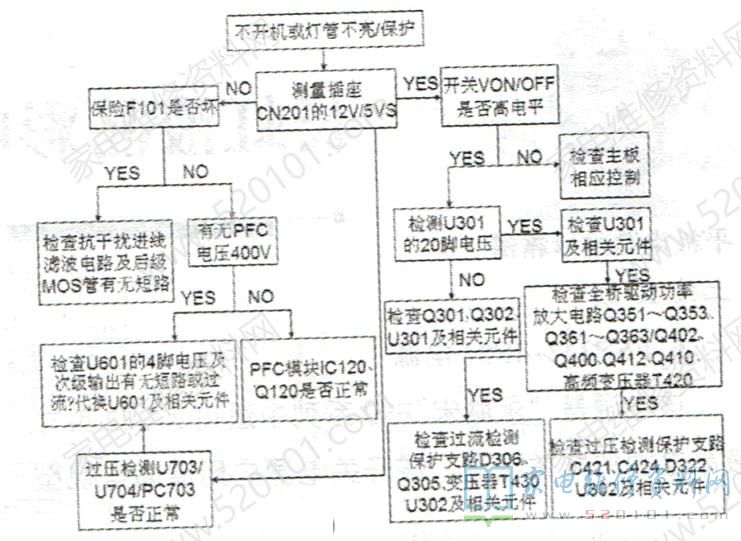

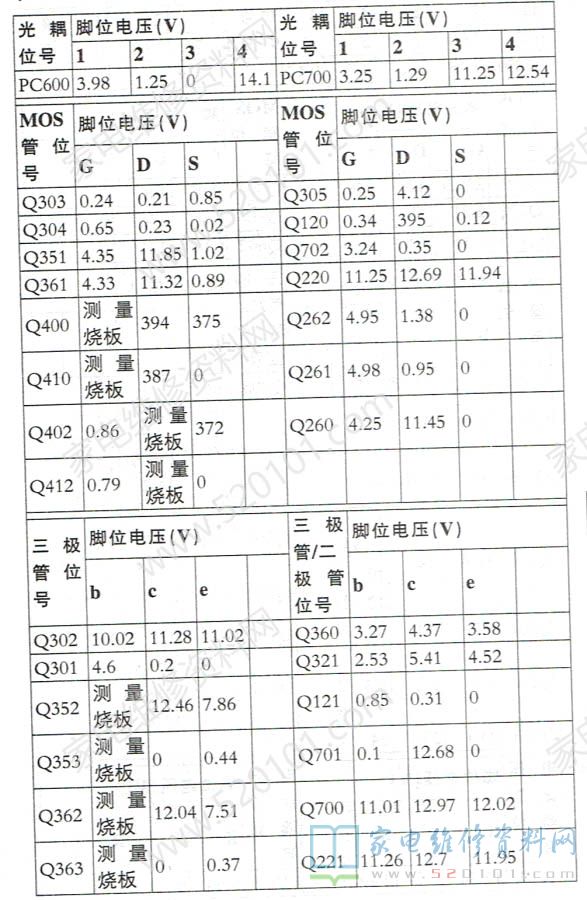

     FSP107-2PS01电源(图纸)是“永胜宏"FSP系列中适用26(LS23机芯)液晶电视的一种二合一开关电源,该开关电源应用液晶电视型号有:LT26616、LT26620、LT26629、LT26620A等。故障检修框图如图1所示,维修数据如表1所示。

长虹FSP107-2PS01二合一电源板故障维修思路 第1张

长虹FSP107-2PS01二合一电源板故障维修思路 第2张
