长虹HSL60D-12M7 110-1电源板开机后有时背光不亮

2022-12-09 19:26:06  阅读 154 次 评论 0 条
摘要:

一台长虹液晶电视,采用的是HSL6OD-12M7 110-1型电源板,开机后有时背光不亮。测开关电源送出的12V正常。试机约十分钟后背光熄灭,怀疑故障部位在背光驱动或者反馈电路U501 (NCP1393B

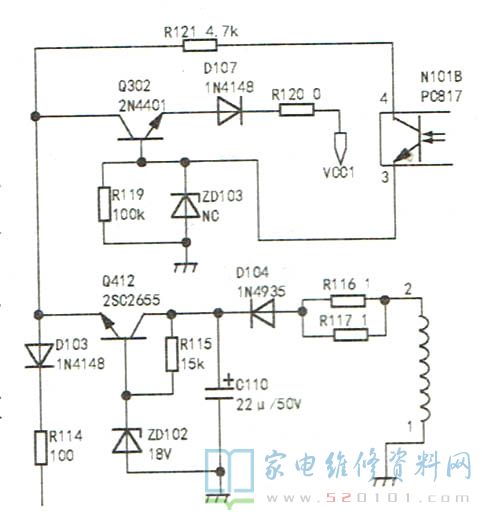

      一台长虹液晶电视,采用的是HSL6OD-12M7 110-1型电源板,开机后有时背光不亮。测开关电源送出的12V正常。试机约十分钟后背光熄灭,怀疑故障部位在背光驱动或者反馈电路U501 (NCP1393B)及其外围电路中。首先,通电测量U501的①脚(电源供电)电压在11.8V~12.4V之间跳变。在12V输出上面接100W灯泡后,再测U501(1393B )的①脚电压,还是在11.9V~12.6V之间跳变,正常时应在14V左右。该电压取自主电源,如图1所示。

长虹HSL60D-12M7 110-1电源板开机后有时背光不亮 第1张

       对Q412、Q302组成的VCC1电压形成电路进行检查,电阻R121(4.7kΩ)两端电压分别为14.8V和13.2V,怀疑R121阻值过大造成输出电压不够,于是把R121阻值改为470Ω,通电测U501的①脚电压上升到13.1V,再把二极管D107改为0Ω欧电阻,U501的①脚电压上升到13.7V,把电源板装到机器上面试机,背光正常,不再黑屏,故障排除。图中N101为开/待机控制光耦。
