液晶COF边板8697-BCYA7飞线点位图

2023-02-10 23:47:13  阅读 150 次 评论 0 条
摘要:

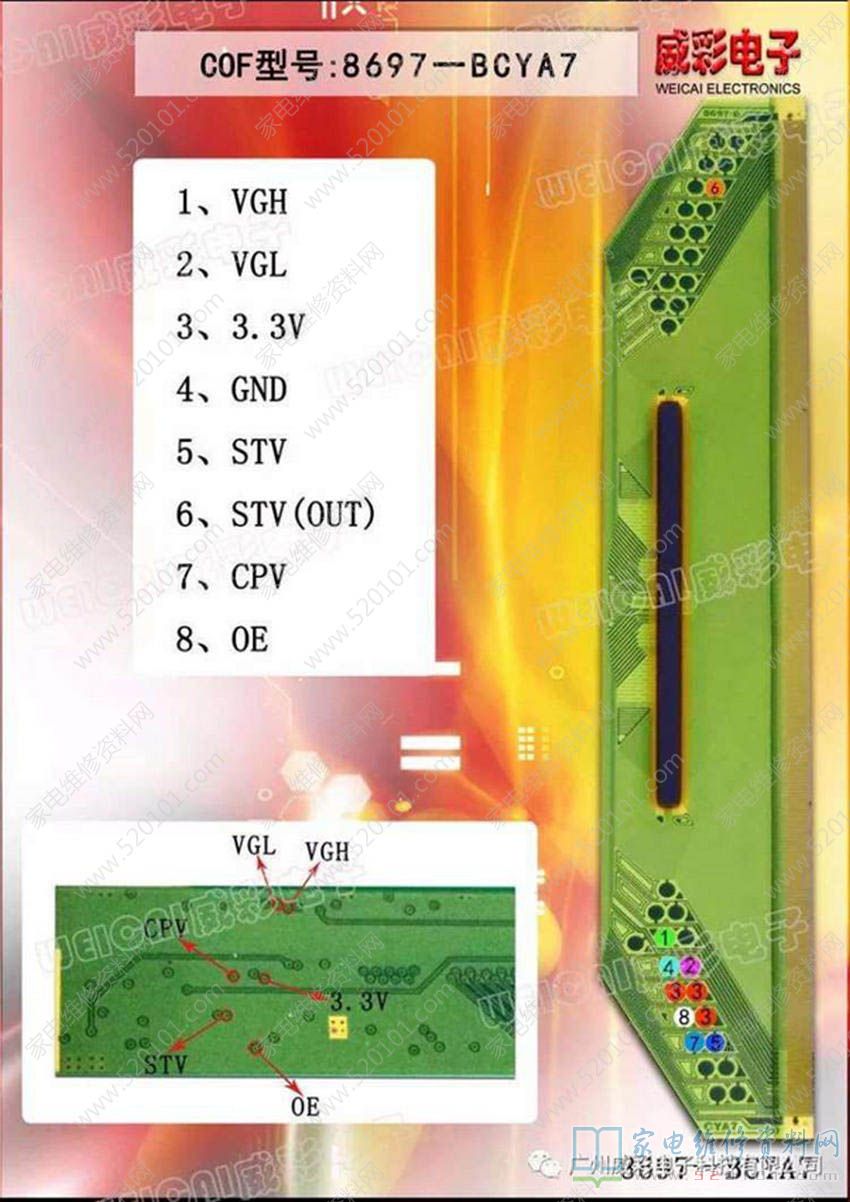

COF型号8697-BCYA7的VGH、VGL、3.3V、GND、STV、STV(OUT)、CPV、0E点位如下图所示。

     COF型号8697-BCYA7的VGH、VGL、3.3V、GND、STV、STV(OUT)、CPV、0E点位如下图所示。

液晶COF边板8697-BCYA7飞线点位图 第1张
