液晶COF边板5253-ACBPQ飞线点位图

2023-02-10 23:35:40  阅读 196 次 评论 0 条
摘要:

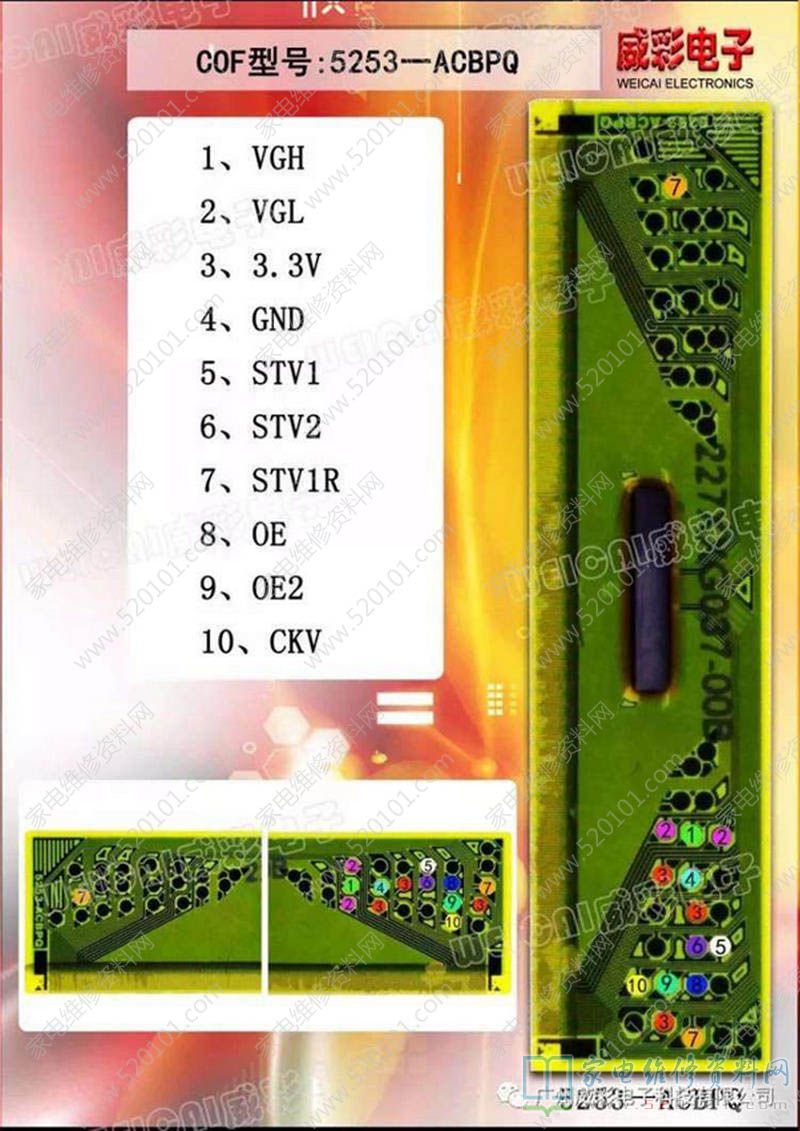

COF型号5253-ACBPQ的VGH、VGL、3.3V、GND、STV1、STV2、STV1R、0E、0E2、CKV点位如下图所示。

      COF型号5253-ACBPQ的VGH、VGL、3.3V、GND、STV1、STV2、STV1R、0E、0E2、CKV点位如下图所示。

液晶COF边板5253-ACBPQ飞线点位图 第1张
