海信TLM32V66C液晶电视黑屏有声音的故障维修

2022-12-26 20:47:11  阅读 234 次 评论 0 条
摘要:

接修一台海信TLM32V66C液晶电视,故障表现为黑屏有伴音,背光灯不亮。该机为高压电源一体板,型号是RSAG7.820.1731。用万用表测电源各供电正常,无明显短路,逆变器T702初次级无开路。检查发现

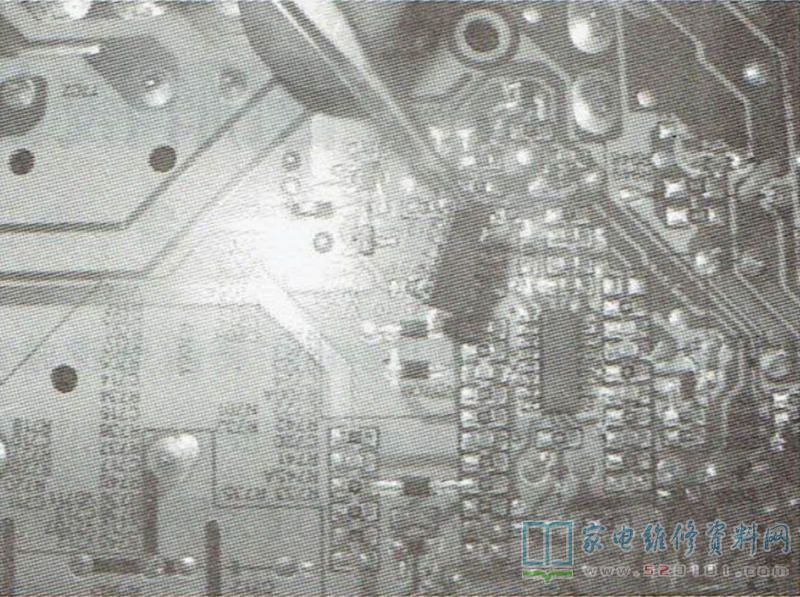

     接修一台海信TLM32V66C液晶电视,故障表现为黑屏有伴音,背光灯不亮。该机为高压电源一体板,型号是RSAG7.820.1731。用万用表测电源各供电正常,无明显短路,逆变器T702初次级无开路。检查发现电路板背面N701(OZ9938)高压控制芯片(这个芯片在修三星液晶显示器时遇到过,如果三星液晶显示器黑屏无背光,电路板上只要有该芯片的,又查不到明显的故障点时,一般更换该芯片即可排除故障),怀疑该芯片损坏。换用三星液晶显示器上的该型号备件,如图1所示,装上,试机,图声正常。

海信TLM32V66C液晶电视黑屏有声音的故障维修 第1张

    提示:创维26L08HR、26L15SW型液晶电视(电源背光一体板型号为5800-P26TQM-0010),雷击修复电源后出现有伴音、背光不亮的情况,通常也需更换类似的OZ9982、OZ9939高压控制芯片即可修复。到OZ99XX芯片时,如故障现象为黑屏背光不亮,在没有明显故障点时,首先更换该类芯片。
