创维32P93MV等离子电视黑屏的故障维修

2022-10-22 19:32:53  阅读 112 次 评论 0 条
摘要:

接修一台创维32P93MV型等离子彩电,开机后有伴音、黑屏;换台时伴音能改变,且音量大小能调整。分析检修:按经验估计主电源电路、控制系统及小信号处理电路正常,很可能是屏驱动电路有故障。拆机,按照线路板标示

       接修一台创维32P93MV型等离子彩电,开机后有伴音、黑屏;换台时伴音能改变,且音量大小能调整。分析检修:按经验估计主电源电路、控制系统及小信号处理电路正常,很可能是屏驱动电路有故障。拆机,按照线路板标示粗略检查各处电压,发现Y板与Z板之间连接黑线上无+15V电压,测其对地电阻无明显的短路现象。顺线路查找,Y板上由IC35及T3组成的隔离开关电源,提供三路+15V、一路+5V电源。查次级各路输出电压IC36、IC38、IC39( 78M15 )无+15V输出,IC37 (78M05)无+5V输出。检查初级FS4一端有+5V电压,另一端为0V,检测FS4已断路。随对IC35及周边元件检测没发现问题,更换FS4后开机,屏幕出现一些彩点后随即黑屏,证明还有故障元件。

创维32P93MV等离子电视黑屏的故障维修 第1张

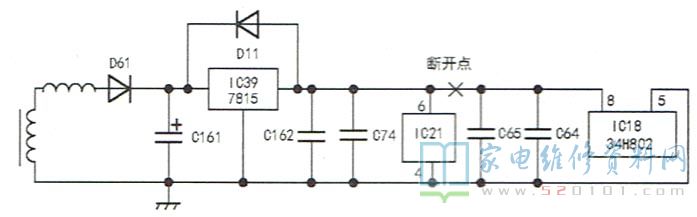

       检测次级各路输出电压,IC36、IC38有+15V,IC37有+5V,IC39输出电压只有1.6V左右,不正常。断开IC39的输出端,输出电压仍不正常,确定IC39损坏。换新后测其输出电压约为2.1V,同时温度上升较快。用万用表电阻挡测IC39输出端对地有1002 左右的电阻值,确定有元件漏电,IC39所供电的负载为IC18和IC21,如图1所示,区分是IC18或IC21及其周边元件损坏时,可取下IC18上方的散热片,切断IC21⑥脚后的线路,再测量相关位置的在路电阻,最后确定是IC18及周边元件有漏电元件。首先挑开IC18( 34H802 )的供电端⑧脚,漏电情况不变;当拆掉C65后,短路情况消失。更换损坏的C65,并恢复线路后试机,故障排除。
