用外加电压法维修液晶电视2例

2022-10-22 19:41:23  阅读 132 次 评论 0 条
摘要:

液晶电视电源板上的电压主要有市电整流后的300V电压,PFC电压390V ,待机小信号电压5V,12V和24V电压,因300V和390V电压出现故障容易判断,所以必备维修电源电压是5V、12V和24V。5

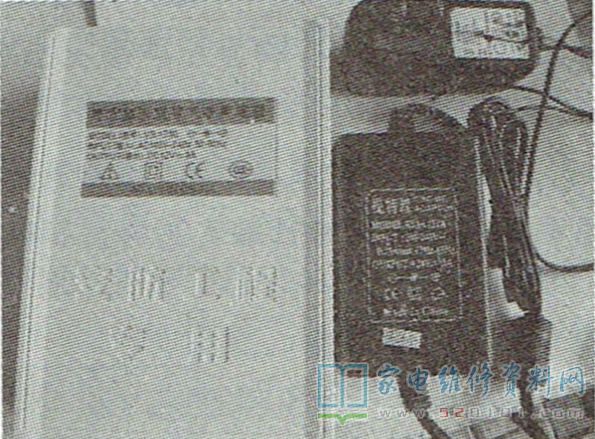

      液晶电视电源板上的电压主要有市电整流后的300V电压,PFC电压390V ,待机小信号电压5V,12V和24V电压,因300V和390V电压出现故障容易判断,所以必备维修电源电压是5V、12V和24V。5V电源可用淘汰的5V电源适配器或质量比较好的手机充电器,12V和24V电源笔者用的是安装监控用的2A或3A的电源,如图1所示。

用外加电压法维修液晶电视2例 第1张

      例1:一台AOC冠捷L26BH83型彩电,通电后红色指示灯亮,按电源键后绿灯亮,25后变为红灯。拆机发现,绿灯亮后,测得各电压基本在正常范围内,灯管亮。为区分故障范围,采用外加电压法判断。本机采用电源与高压的二合一板,型号是715G3418-P02-0HV-003M。将外接电源5V、12V分别并联焊接在对应的滤波电容上。接通电源,按下电源键,屏上出现光栅,接上信号,图声正常。进一步操作发现,在开机后焊下外接电源,电视机也能正常工作,由此判断故障点应在电源部分,而且是电源启动或带载部分有性能不良的元件。将各电阻焊下测阻值,没有问题,再将各电容焊下没有发现有漏电的。为了快速排除故障,直接将一个12V电源适配器去除外壳后安装在机内,其输出接在原电源板上的12V供电端,并通过一只7805 稳压块加到5V电压上。

      例2:一台创维29E500R(8M03机芯)液晶彩电,雷击后三无。开机,观察电路板无明显雷击损坏痕迹,保险完好,电源次级无输出。为快速判断此机器的维修价值好给客户一个交代,决定采用外加电压法以快速判断机器损坏情况。本机采用电源高压一体板(板号168P-P29EWB-00),电源次级输出只有12V和24V两组电压,在滤波电容CB5上外接12V电压,CB7.上外加24V,开机,屏亮;接上信号,图像、声音正常,此机故障心中有数,随即跟顾客报价。确定是电源初级故障,测300V正常(本机无PFC电路),场效应管QBI也正常,检查电阻、电容、光耦等元件未发现异常,果断更换电源管理芯片7303后开机,故障排除。

       因本人在乡下维修,备件有限,对于电源部分故障,在无备件的情况下,可用外加电源应急维修,因为小屏幕液晶电视的功率不大,质量好点的监控电源可胜任,拆除外壳(做好绝缘处理)安装在机内,不影响外观。

      编者注:本文介绍的外加电源的方法是一种变通的维修方法。选配外接电源时,要求其输出的电压与功率要符合要求。
