康佳LED42M12AF液晶电视LED灯珠脱焊的故障检修

2022-10-22 19:59:06  阅读 172 次 评论 0 条
摘要:

接修一台康佳LED42M1200AF型液晶彩电,开机后屏一闪即灭。打开后盖,观察主板没有异常现象。找来- 个同型LED灯条插入主板灯条供电插口上开机,灯条亮,说明本机恒流驱动电路正常,故障原因是屏内背光灯

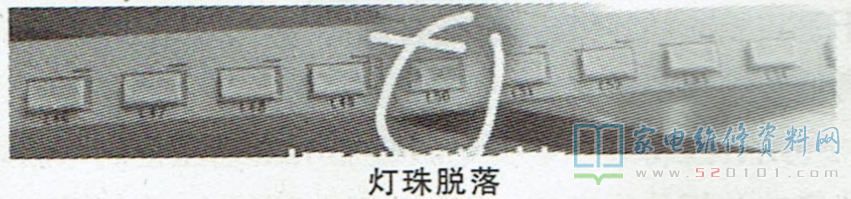

       接修一台康佳LED42M1200AF型液晶彩电,开机后屏一闪即灭。打开后盖,观察主板没有异常现象。找来- 个同型LED灯条插入主板灯条供电插口上开机,灯条亮,说明本机恒流驱动电路正常,故障原因是屏内背光灯条有问题。小心地拆开液晶屏,发现灯珠L50脱落,如图1所示。去掉灯条连接排线,用壁纸刀把灯条从灯条散热片上割掉(注意:不要把粘灯条的双面胶给破坏了,否则换新灯珠后难以复原)。

       找一个相同的灯珠用热风枪加热灯珠L50位置的底部,待焊点锡熔化后快速准确地将灯珠放在焊点上。冷却后装好灯条,试机,灯条不再熄灭,将屏复原后,插好各连接线开机,图声正常,故障排除。笔者在5天内已修好4台(3台LED42M1200AF、1台LED42M1370AF )该故障的康佳LED液晶彩电,故障原因均是LED灯珠脱焊,看来此故障应是采用该型LED灯条彩电的通病。

康佳LED42M12AF液晶电视LED灯珠脱焊的故障检修 第1张
