创维32E5CHR液晶电视无背光的故障维修

2022-10-20 01:27:29  阅读 286 次 评论 0 条
摘要:

接修一台创维液晶电视32E5CHR,客户说是背光不亮,开机果然不亮,仔细看液晶有显示,于是直奔背光板因为是开机时背光连背光闪都么有闪,所以从头来,先易(控制、给定条件)后难(保护部分)。驱动芯片是OB33

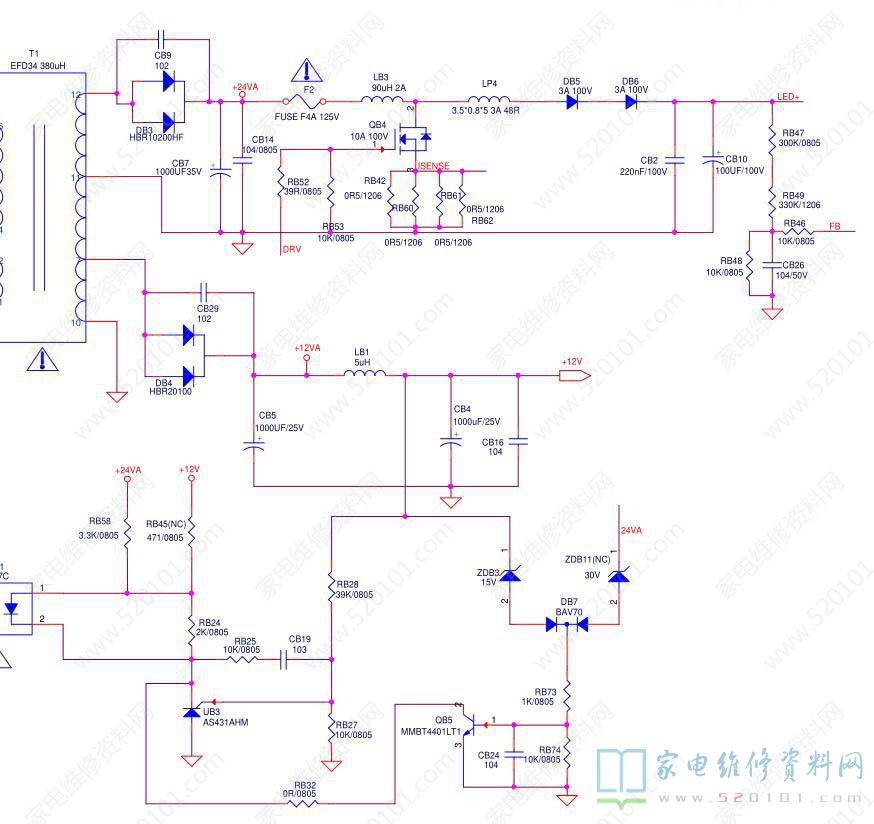

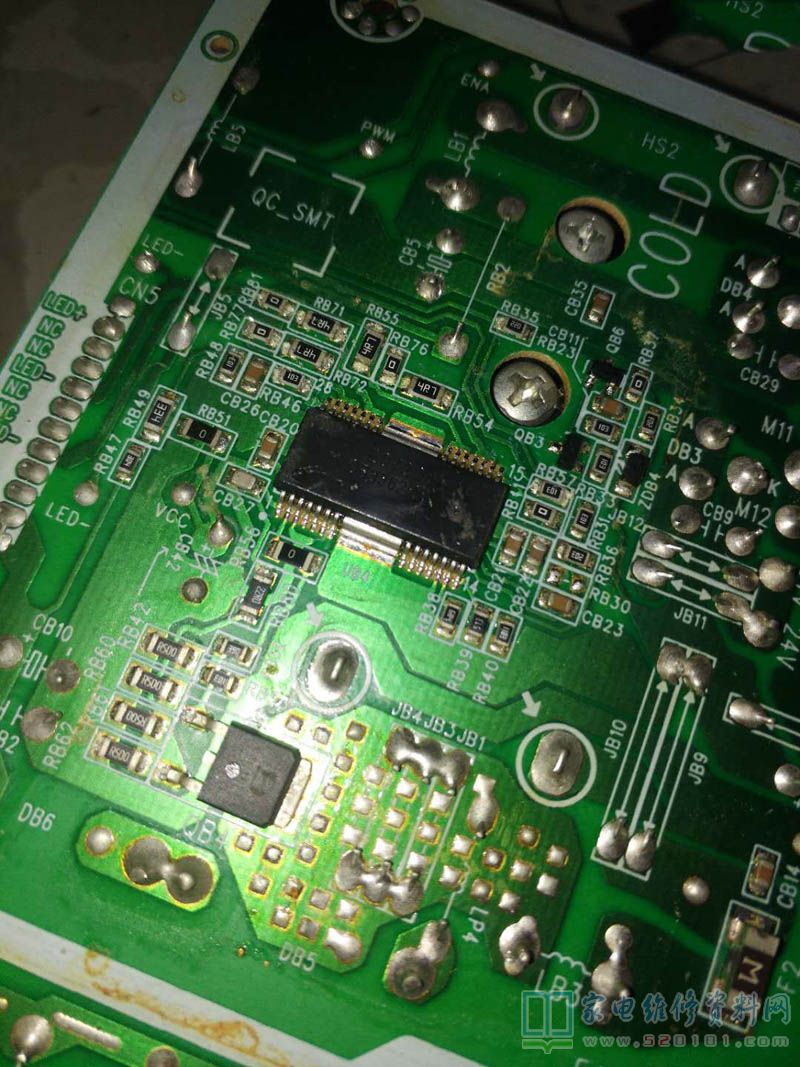

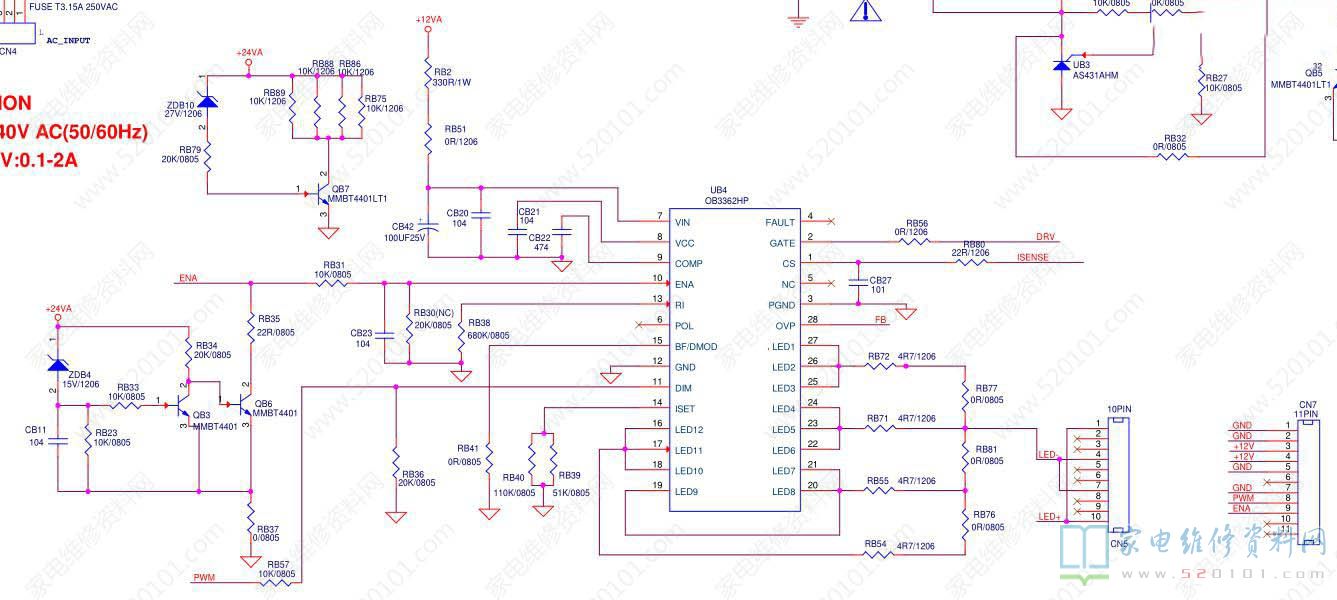

       接修一台创维液晶电视32E5CHR,客户说是背光不亮,开机果然不亮,仔细看液晶有显示,于是直奔背光板因为是开机时背光连背光闪都么有闪,所以从头来,先易(控制、给定条件)后难(保护部分)。驱动芯片是OB3362HP,网上找不到相关资料,只找到电源图。

创维32E5CHR液晶电视无背光的故障维修 第1张

创维32E5CHR液晶电视无背光的故障维修 第2张

创维32E5CHR液晶电视无背光的故障维修 第3张

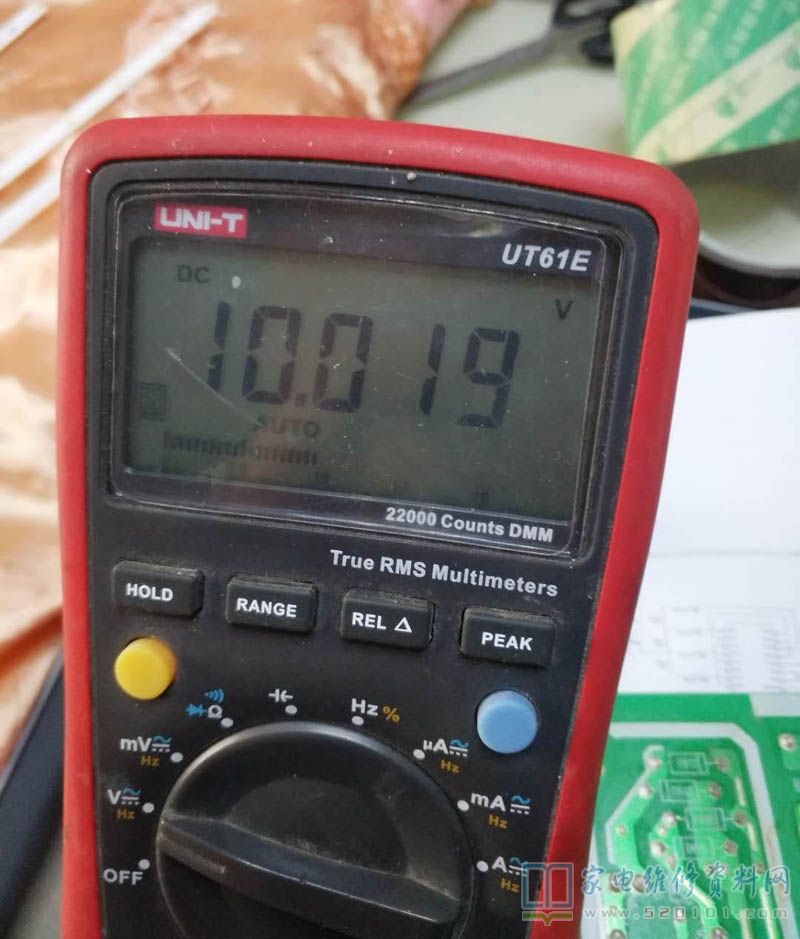

       测量供电VIN 10.5V正常,VCC10.5V正常

创维32E5CHR液晶电视无背光的故障维修 第4张

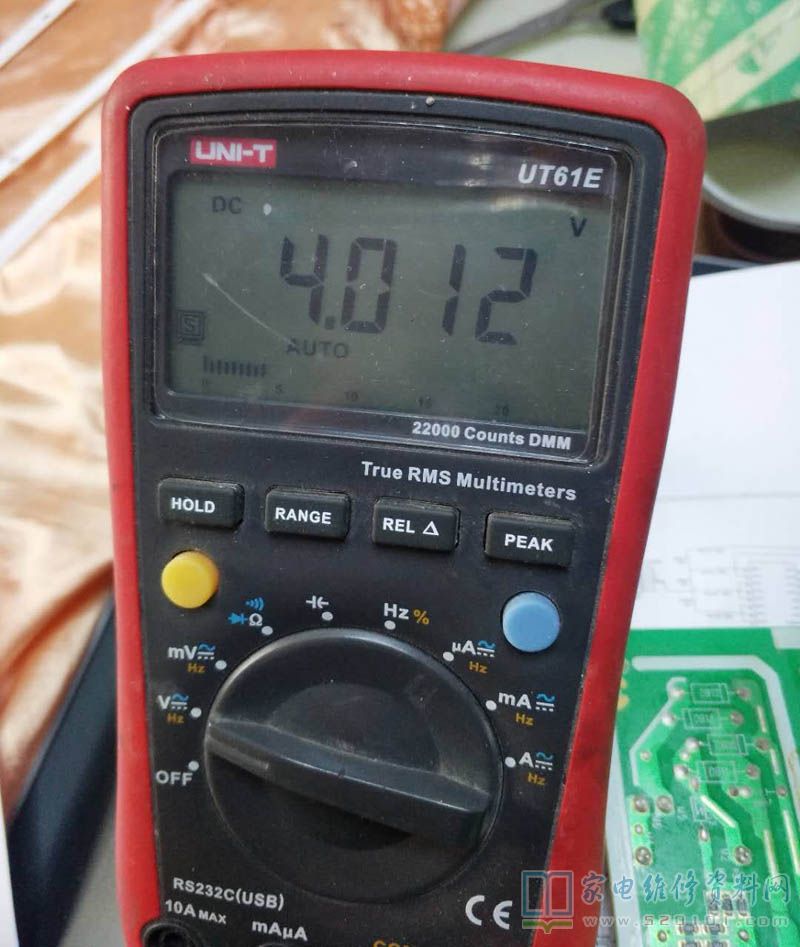

      EN电压4V正常

创维32E5CHR液晶电视无背光的故障维修 第5张

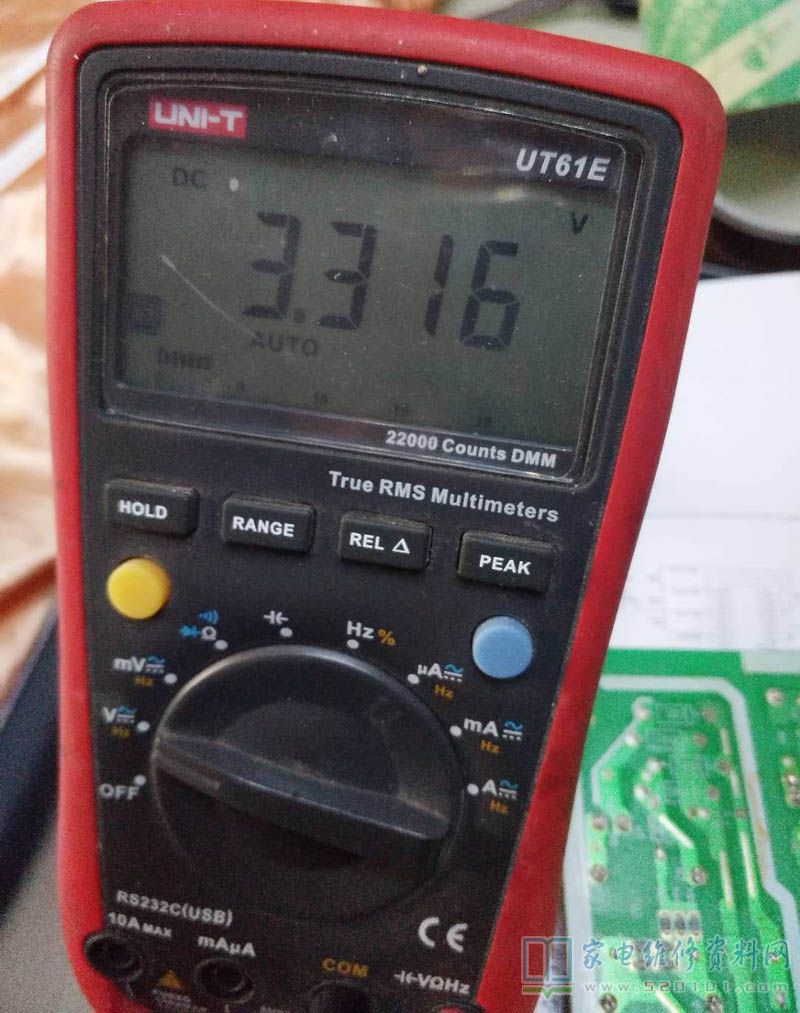

      测量背光亮度控制信号DIM脚电压3.3V正常

创维32E5CHR液晶电视无背光的故障维修 第6张

      芯片工作条件都有了应该工作了呀,从新开机测量灯管电压,启动时73V然后一直往下掉,应该是估计保护了,测量FB反馈脚启动瞬间有1.2V电压,和灯管电压一样一直往下掉。
      测量COMP脚电压3V,当时我想找CMP脚的,没有找到CMP脚,因为有的芯片没有这个脚,但找的过程中却看到COMP脚,所以怀疑是不是同一个脚,因为我对背光维修较少也不太了解。此时我怀疑COMP就是CMP,不知道对不对,希望网友给我指出,如果错了,请给我纠正一下。(CMP脚为IC内部电流反馈比较器输出端,当灯管出现开路或损坏时,灯管没有电流,FB电位急剧下降,CMP输出高电平,将IC关闭,电源进入保护。有的IC没有这个管脚。)
      维修到此我怀疑灯管问题了,因为各条件都已经满足了,唯独COMP脚还在犹豫,由于缺少资料和维修经验(资历尚浅),没有办法只好拆背光。
      直到这里发现惊喜。

创维32E5CHR液晶电视无背光的故障维修 第7张

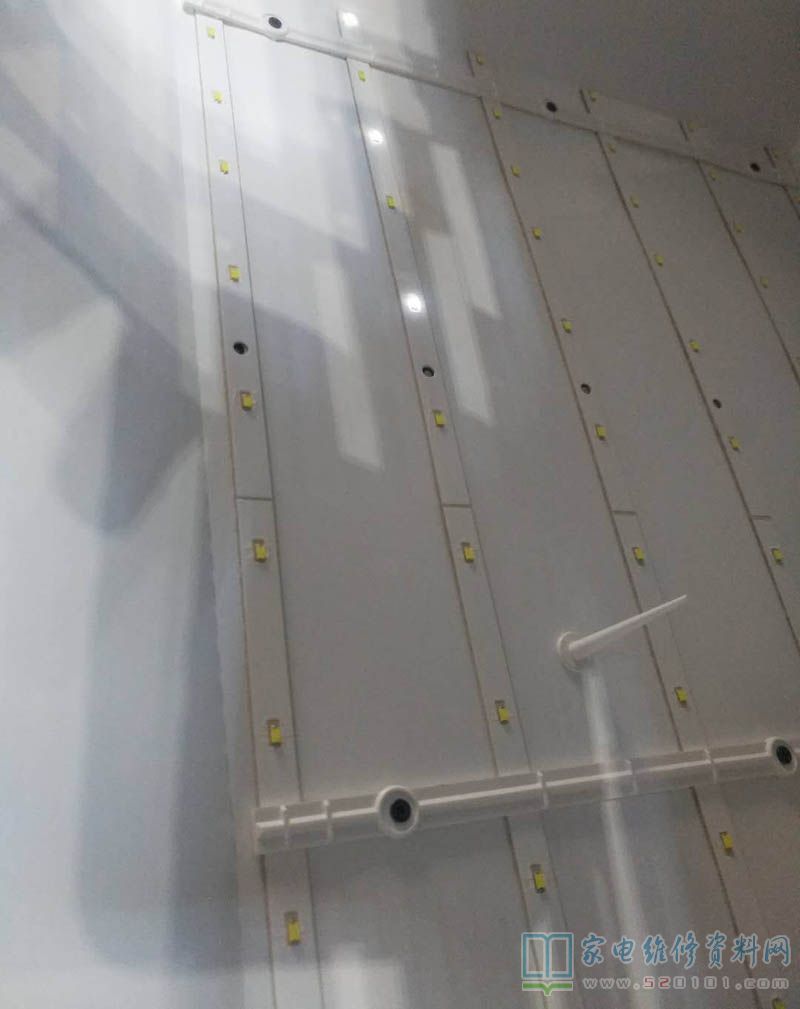

      6根灯条基本上1根上 只有3-4个灯珠亮。

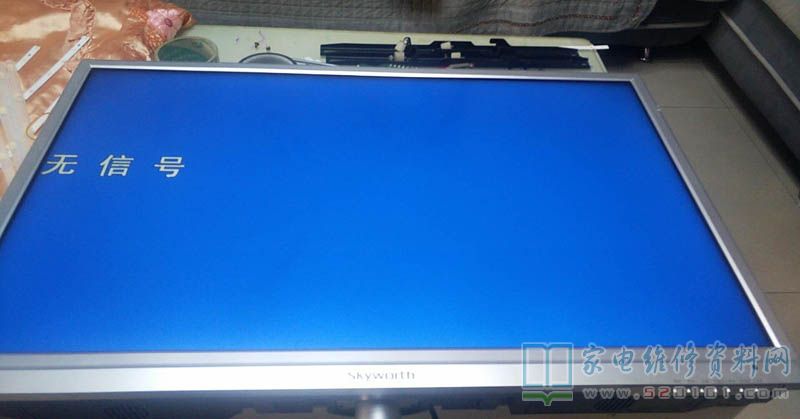

      采购灯条,装机测试亮机

创维32E5CHR液晶电视无背光的故障维修 第8张

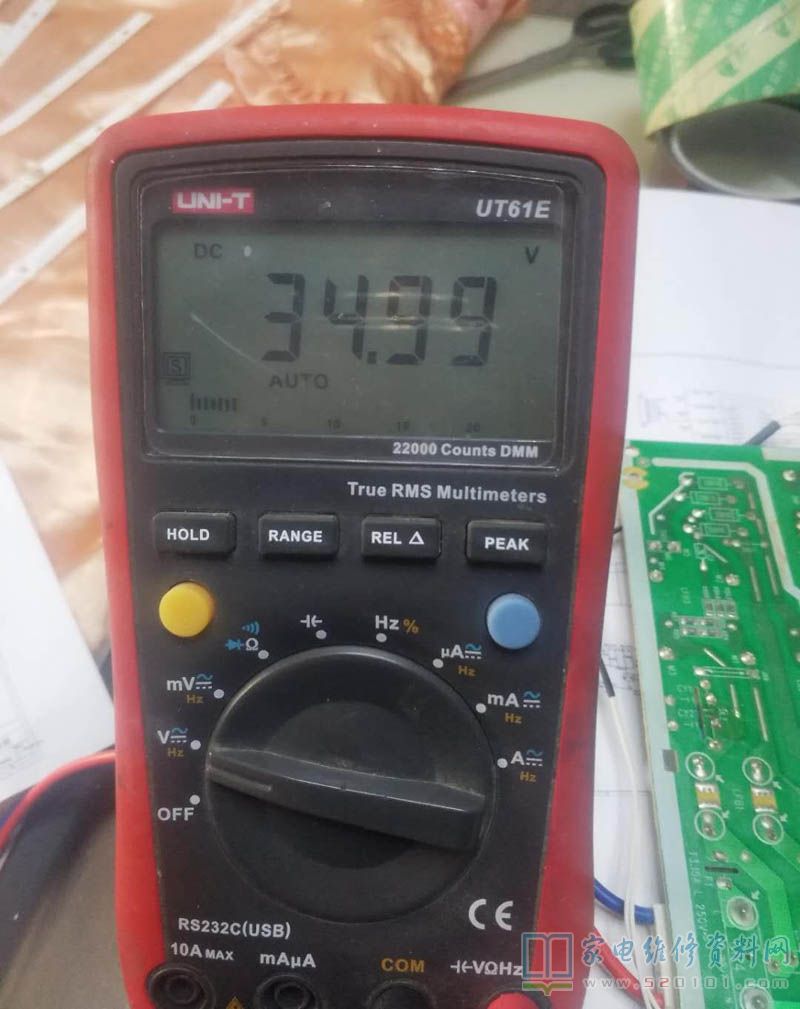

      测量灯管电压35V

创维32E5CHR液晶电视无背光的故障维修 第9张

      这个时候我测量了COMP脚电压为1.59V(坏的时候是3V)
      到此修复,各位师傅,还请多多指教,对于COMP和CMP是不是一个脚。
