触摸键板异常引起海信液晶电视不开机的维修

2022-10-20 17:31:07  阅读 354 次 评论 0 条
摘要:

接修一台海信LED46K16X3D型液晶电视,晚上遥控关机后,第二天无法二次开机。根据故障现象分析,判断电源板待机电路有问题,但检测后确认电源板正常。测得主板上的+5VSTB电压正常,在二次开机时主板输出

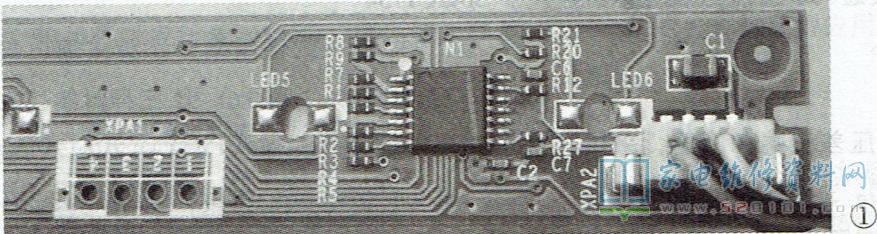

      接修一台海信LED46K16X3D型液晶电视,晚上遥控关机后,第二天无法二次开机。根据故障现象分析,判断电源板待机电路有问题,但检测后确认电源板正常。测得主板上的+5VSTB电压正常,在二次开机时主板输出的开机信号电压为0V,怀疑主板待机电路有故障。因手头正好有一块正常的同型号主板,换上后试机,故障依旧,看来主板外围电路板有故障。逐一拔下3D转换板遥控接收板及触摸按键板试机,发现拔下触摸按键板后可以遥控开机,看来问题出在触摸按键板上。该机的触摸按键板型号为RSAG7.820.4206/ROH,用双面胶粘贴在面板框内侧面。用热风枪对其加热后取下,检查发现+3.3V滤波电容C1已短路,如图1所示。

触摸键板异常引起海信液晶电视不开机的维修 第1张

     更换C1后试机,故障排除。
