康佳LC42DS60C液晶电视开机三无的故障维修

2022-10-20 01:06:11  阅读 164 次 评论 0 条
摘要:

接修一台康佳LC42DS60C液晶电视,故障表现为开机开机,红灯转绿灯,三无,然后自动转回红灯。看来主板问题不大,应该是电源板或高压板问题。经查,电源板输出5V、12V、24V正常,转向高压板,24V有,开启信

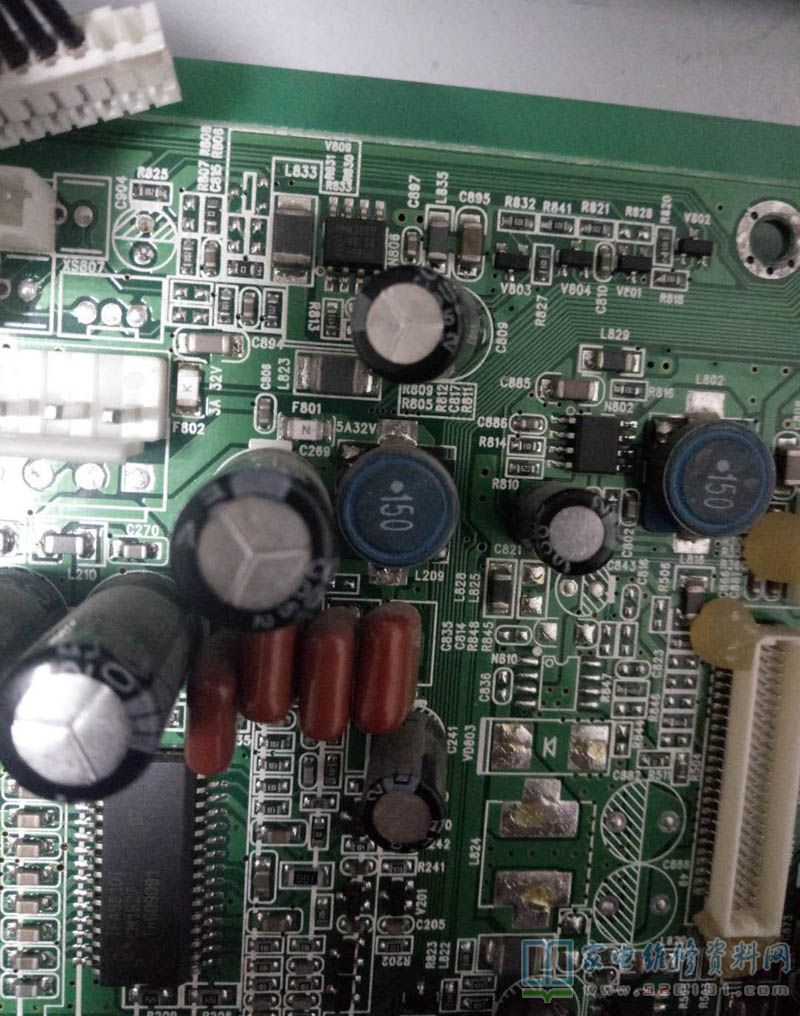

       接修一台康佳LC42DS60C液晶电视,故障表现为开机开机,红灯转绿灯,三无,然后自动转回红灯。看来主板问题不大,应该是电源板或高压板问题。经查,电源板输出5V、12V、24V正常,转向高压板,24V有,开启信号也有,从孔里看到背光灯已亮。接下来,目光转向逻辑板。测上屏电压,0.1V,断电测对地电阻,未短路。测量主板上的上屏电压,也是0.1V,上屏控制管前电压为0V,主板插座上12V电压正常。顺电路找到12V保险F801,标注5A32V,前端电压12V,后端0V,原来是这鬼!测后部对地不短路,外接4A玻璃管保险丝试机,保险再次熔断。问题可不好找,烧鸡大法?不敢用!网上找到电路图,发现12V电源有4个用户:上屏电压、音频、USB、高频头。USB、高频头没什么用,但问题有可能在这里。把这两路磁珠L827、L832拆下,试机,翻开一条缝按菜单键,字符居然露面了。

       事后还有一个疑问,起先绿灯会自动转回红灯,维修过程中发现绿灯不再转了,为什么?请高手指教。

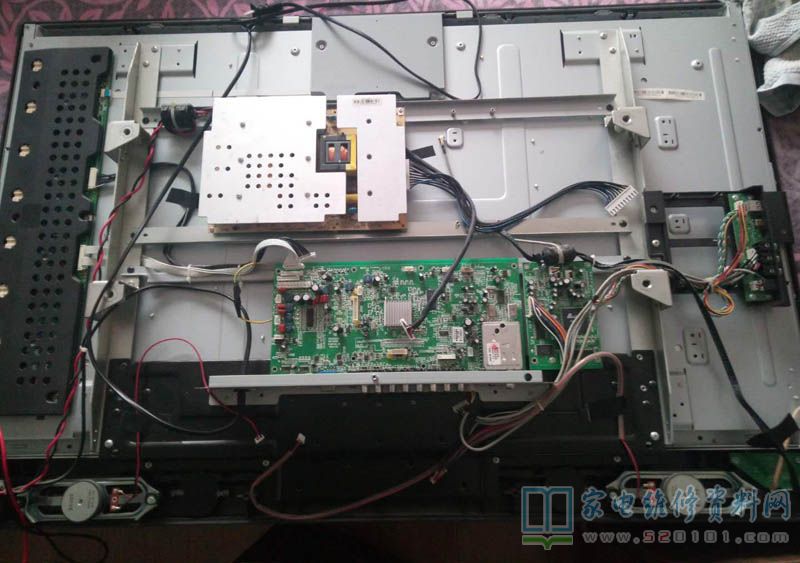

康佳LC42DS60C液晶电视开机三无的故障维修 第1张

康佳LC42DS60C液晶电视开机三无的故障维修 第2张

康佳LC42DS60C液晶电视开机三无的故障维修 第3张
