海信TLM32V68A液晶电视开机黑屏有声音的维修

2022-11-27 18:07:42  阅读 612 次 评论 0 条
摘要:

接修一台海信TLM32V68A液晶电视,故障表现为黑屏但有声音,该机主板编号是RSAG7.820.2181/ROH VER.B。开机,测得稳压块N6输入端电压为3.3V ,输出端电压为0.22V,怀疑N6(11

       接修一台海信TLM32V68A液晶电视,故障表现为黑屏但有声音,该机主板编号是 RSAG7.820.2181/ROH VER.B。开机,测得稳压块N6输入端电压为3.3V ,输出端电压为0.22V,怀疑N6(1117-1.2)已损坏,换上一只117-1.8的三端贴片稳压IC后试机,图像、声音均正常,交给用户使用。一周后该机故障复发。

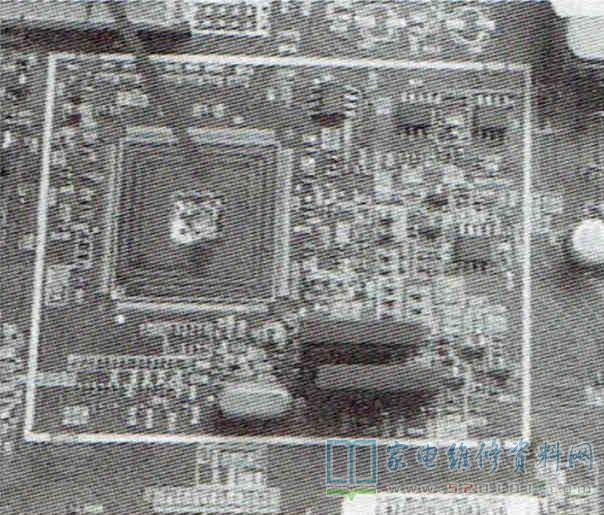

      上电开机,测得主板上的5VA、12V、5VS、ADJ、ON等电压均正常。关断电源,用万用表电阻挡在路测量N6输出端的对地电阻,仅为169,明显不正常。拆下N6再测量还是169,脱开相关电容CA4、C36、C31后复测对地电阻仍很小,判断解码主芯片N7(MST740KULS-LF)损坏,用热风焊枪小心地拆下N7,这时N6输出端对地电阻升至3.1MΩ,如图2所示。更换N7,并把N6换为型号为1117-1.2的稳压IC,这时N6的输出端对地电阻为137.5Ω。通电试机,故障排除。

海信TLM32V68A液晶电视开机黑屏有声音的维修 第1张
