用LD7535代换LD5530修复海尔LD32U3100液晶电视开机三无故障

2022-11-27 18:12:19  阅读 150 次 评论 0 条
摘要:

接修一台海尔LD32U3100型液晶彩电(采用三合一主板,板号:TP.VST69.PB901),三无。经查,电源IC和场效应开关管均已损坏。该机电源IC型号为LD5530,其引脚功能与LD7535基本致。换

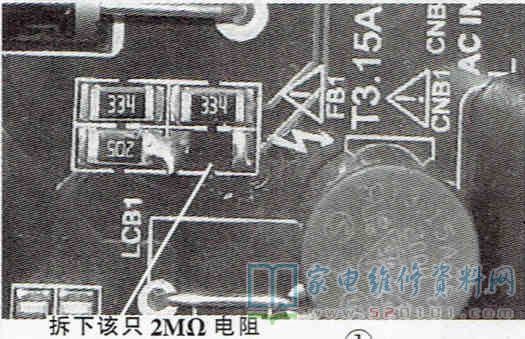

     接修一台海尔LD32U3100型液晶彩电(采用三合一主板,板号:TP.VST69.PB901),三无。经查,电源IC和场效应开关管均已损坏。该机电源IC型号为LD5530,其引脚功能与LD7535基本致。换上LD7535及开关管后通电试机,没电压输出,且LD7535的⑤脚(vCC供电端)电压在9V~14V间波动,⑥脚无激励脉冲输出。断电后仔细检查,发现IC的③脚还串联有两只2MΩ上拉电阻,与交流电压相连,原来LD5530的③脚为过热保护检测端,而LD7535的③脚为开关频率设置端,通常对地接一只100k电阻。拆下一只2MΩ电阻,如图1所示。通电试机,输出电压正常,故障排除。
