康佳LC42GS82DC液晶电视热机后图像忽明忽暗闪烁的维修

2022-11-23 20:00:29  阅读 226 次 评论 0 条
摘要:

一台康佳LC42GS82DC液晶彩电,热机后图像忽明忽暗闪烁。分析检修:拆开机器后盖通电试机,发现在故障出现时背光亮度闪烁,这时测得背光控制芯片N701(OZ9976)15脚( 供电端)电压在11.5V左

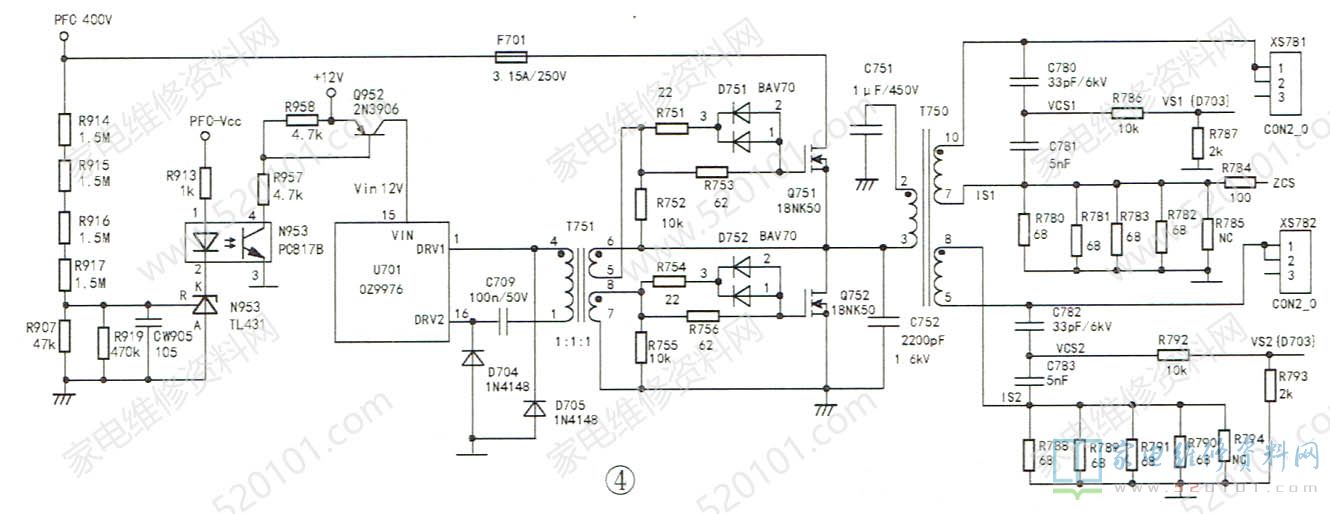

      一台康佳LC42GS82DC液晶彩电,热机后图像忽明忽暗闪烁。分析检修:拆开机器后盖通电试机,发现在故障出现时背光亮度闪烁,这时测得背光控制芯片N701(OZ9976)15脚( 供电端)电压在11.5V左右波动。该供电电压来自PNP型三极管Q952的c极,如图4所示。

康佳LC42GS82DC液晶电视热机后图像忽明忽暗闪烁的维修 第1张

      测得Q952的e极电压直为稳定的12.2V,这说明开关电源电路无问题。怀疑光耦N953性能不良,短接其③、④脚后,N701 15脚电压稳定为12V,背光不再闪烁。代换N953后试机,故障依旧。检查Q952的外围元件,发现三端精密误差放大器N951(TL431)的R极(控制端)电压为2.42V,处于TL431的临界控制点,即N953处于导通与截止的临界状态,这显然不正常。

      N951的R极电压由PFC电压分压所得。既然此处电压偏低,那PFC电压会不会也偏低呢?在故障出现时,测得PFC电压为354V,而正常时PFC电压应在380V~400V之间,这说明PFC电路有故障。也正因为PFC电压偏低,方面使Q952的c极输出电压(Vin12V)波动,导致N701因供电电压不稳而控制异常;另-方面使得以Q751、Q752、T750等元件组成的升压电路输出的高压下降,背光亮度变暗,在这两方面的作用下,从而出现背光闪烁现象。

康佳LC42GS82DC液晶电视热机后图像忽明忽暗闪烁的维修 第2张

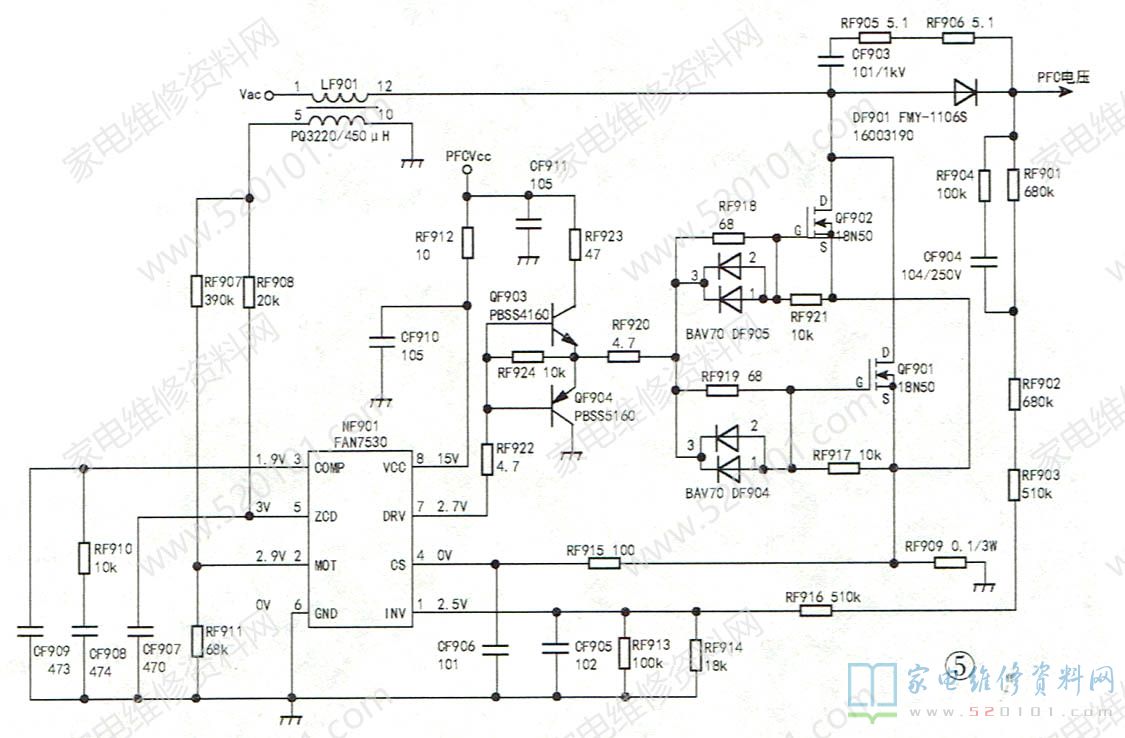

     该机PFC电路采用临界导电模式PFC控制芯片 FAN7530( NF901 ),如图5所示。FAN7530 的①脚是误差放大器的反相输入端,外接PFC电压的取样电路,输入电压约为2.5V。在故障出现时,测得NF901的①脚电压为2.51V,虽与正常值接近,但此时PFC电压为354V,按理说此时的①脚电压应低于2.5V, 这说明①外接取样电路有问题。重点检查PFC电压取样分压电阻RF901~RF903和RF913~RF916。为了准确测量这些电阻,逐一将其从电路板上焊下进行检测,阻值均正常。在拆焊时,发现这些电阻的底部均涂有红色的胶。为了便于焊接操作, 将这些红色的胶全部除去,焊好这些取样电阻后试机,PFC电压升至392V,长时间试机,背光稳定,图像再无闪烁现象。
      该机的故障原因应是上述电阻底部涂有的红胶在热机时漏电,则反馈给NF901的①脚电压异常,从而使PFC输出电压偏低,导致背光闪烁。为了验证这一判断,找来一块同型号的电源板进行模拟实验,刚开机时PFC电压为正常的389V,用吹风机加热RF901~RF903一会儿后,发现PFC电压慢慢下降,当降至357V时,背光出现一亮一熄的现象,这一实验说明上述判断正确。
