海信TLM42V76P液晶电视蓝色指示灯闪烁不开机的维修

2023-02-16 17:57:23  阅读 186 次 评论 0 条
摘要:

接修一台海信TLM42V76P型液晶电视机,蓝色指示灯闪烁,不开机。打开机壳,先将电源板取下,观察发现精密稳压块N922 (T431) 和主电源振荡控制块N920(OB2269CAP)均被换过,其他部分未动。将

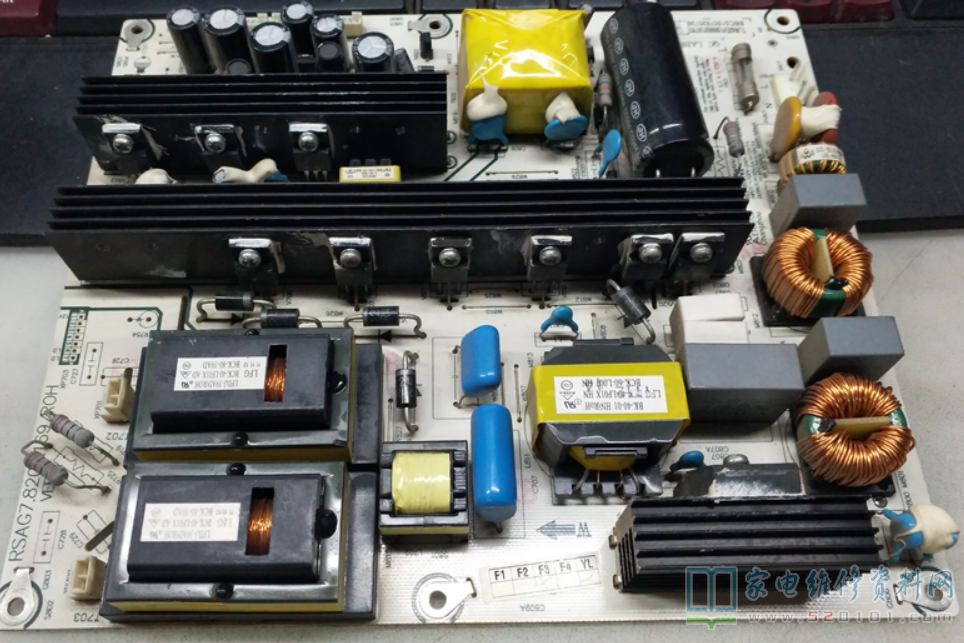

       接修一台海信TLM42V76P型液晶电视机,蓝色指示灯闪烁,不开机。打开机壳,先将电源板取下,观察发现精密稳压块N922 (T431) 和主电源振荡控制块N920(OB2269CAP)均被换过,其他部分未动。将电源板(板号为RSAG7.820.2169/ROH)装回电视机,接通电源,测主滤波电容C810 (220uF/450V)处电压为300V,偏低,说明功率因数校正电路(PFC) MC33262没工作;测电源块N920⑦脚供电为11V,正常应为13V,偏低且波动不稳;测开关电源次级5VS供电为5V,也有波动。断电,先检查电源块N920的供电。
       测供电辅助绕组端VD921整流二极管正常,根据以往维修经验,果断摘掉滤波电容C925(22uF/50V)。为保证电压稳定无纹波,用47uF/50V电容代换。通电,测N920的⑦脚电压升为13V,且很稳;断电,在12V输出端接一只24V/21W直流灯泡,在5VS与STB端接一只1kΩ电阻,强制开机。接通电源,灯泡点亮测C810两只引脚上电压升为400V,说明PFC电路工作正常;又测开关电源次级16V、12V、5VM、5VS等电压均正常。断电,除掉假负载(灯泡、电阻),将电源板装回电视机,恢复插线。通电试机,蓝灯常亮,随着开机音乐,蓝屏出现,输入视频信号,图像伴音正常,故障排除。

       说明:N920⑦脚启动供电由300V电压经R920~R922降压提供。

海信TLM42V76P液晶电视蓝色指示灯闪烁不开机的维修 第1张
