康佳LED46ES510PDF液晶电视灰屏的故障维修

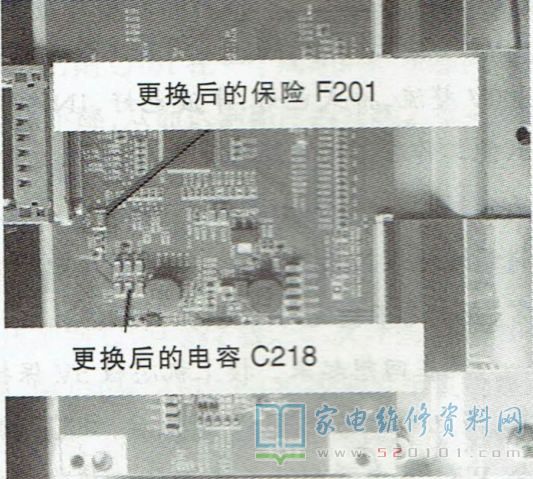

     接修一台康佳LED46ES510PDF型液晶电视，开机后灰屏。此机采用三合一板。上电测得主板的各组供电均正常，判断故障部位在逻辑板上。该机逻辑板型号为销HV460WU2-200。上电测量逻辑板的供电电压，发现保险F201前端电压为12V，正常，但餐后端电压为0V，这说明F201已开路。用万用表电阻挡在路测量F201后端对地电阻，呈短路状态，于是用热风枪分别取下贴片电容C215~C219单独测量，发现C218击穿。更换F201和C218(如图1所示)后通电，插上信源试机，图声正常，故障排除。
