长虹LT32620A液晶电视按键经常失灵的维修

2022-12-17 18:29:14  阅读 236 次 评论 0 条
摘要:

接修一台长虹LT32620A液晶电视,故障表现是本机键控时而正常时而不正常。开始以为是按键板的问题,经查后没有发现故障。测得主板上的键控信号输入端电压时而约为2.8V,时而约为0.5V,电压高时按键正常,

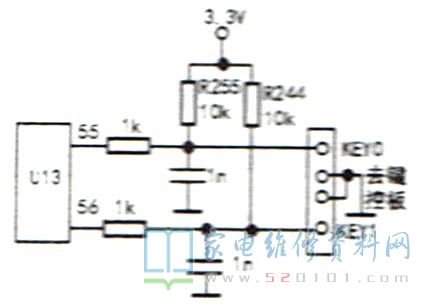

      接修一台长虹LT32620A液晶电视,故障表现是本机键控时而正常时而不正常。开始以为是按键板的问题,经查后没有发现故障。测得主板上的键控信号输入端电压时而约为2.8V,时而约为0.5V,电压高时按键正常,电压低时按键失效。检查后发现3.3V的供电有问题,如图1所示。顺着3.3V的供电端向前查,发现该条线路有多个过孔,怀疑过孔不良。找到3.3V稳压块的输出端,用一段引线直接连到键控电路R255.R244的公共接点上,试机故障排除。

长虹LT32620A液晶电视按键经常失灵的维修 第1张
