TCL LCD32E77液晶电视开机后花屏的故障维修

2023-01-05 19:56:43  阅读 172 次 评论 0 条
摘要:

一台TCL LCD32E77型液晶彩电,开机后花屏。开机后屏幕出现雪化状,分析故障应在U9(MST9U88L)与U11帧存储器之间。补焊U9与U11后故障依旧;更换U11,故障没有排除,怀疑是U9与U11

      一台TCL LCD32E77型液晶彩电,开机后花屏。开机后屏幕出现雪化状,分析故障应在U9(MST9U88L)与U11帧存储器之间。补焊U9与U11后故障依旧;更换U11,故障没有排除,怀疑是U9与U11之间过孔不良

      将U9与U11之间的两排过孔用刮刀刮出铜皮,然后用锡堆在两片过孔上,用烙铁加热,使焊锡浸入过孔。经过以上处理后开机,一切恢复正常,故障排除。另外,在检修过程中发现,LVDS连接线与逻辑板插头接触不良,也容易出现花屏。

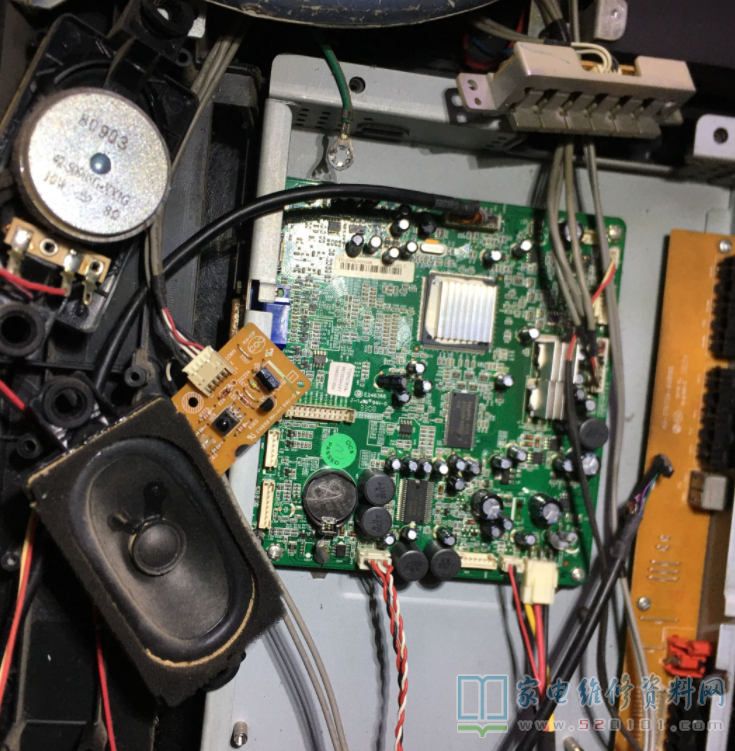

TCL LCD32E77液晶电视开机后花屏的故障维修 第1张
