创维47L20HW液晶电视开机后花屏的故障维修

2023-01-05 19:59:51  阅读 122 次 评论 0 条
摘要:

接修一台创维LCD 47L20HW型液晶彩电,开机后花屏。开机后花屏,根据以往检修经验,此种故障多发生在存储器IC上,怀疑存储器U12(24C32)有问题。首先检测U12 VCC电压为0V,随后检测U12

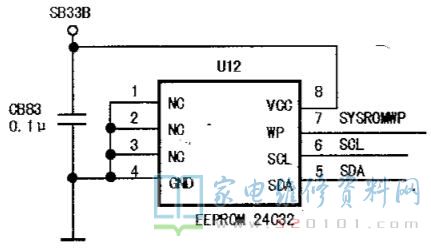

      接修一台创维LCD 47L20HW型液晶彩电,开机后花屏。开机后花屏,根据以往检修经验,此种故障多发生在存储器IC上,怀疑存储器U12(24C32)有问题。首先检测U12 VCC电压为0V,随后检测U12外围C883等元器件,发现电容C883击穿短路,造成U12损坏。更换C883、U12,开机,机器恢复正常,故障排除。相关电路见图1。

创维47L20HW液晶电视开机后花屏的故障维修 第1张
