海信TLM4277液晶电视通电后图像花屏的故障维修

2023-01-05 19:53:37  阅读 150 次 评论 0 条
摘要:

接修一台海信TLM4277型液晶彩电,加电后花屏。仔细观察,字符显示正常,图像为静止的花屏。为判断故障范围,首先找来高清信号源从分量端子输入,高清信号完全正常,由此判断主芯片N012( GM1501 )基本正常

      接修一台海信TLM4277型液晶彩电,加电后花屏。仔细观察,字符显示正常,图像为静止的花屏。为判断故障范围,首先找来高清信号源从分量端子输入,高清信号完全正常,由此判断主芯片N012( GM1501 )基本正常。再接上视频信号,打开画中画,发现小画面显示正常,由此将故障范围缩小在NO06(VPC3230D)至N015(FLI2300)这部分电路。

      对两个芯片的各路工作电压进行全面测量,发现N06的29脚无3.3V供电,检查外围电路,发现外接电感L016的另一端有3.3V,确定L016损坏。更换L016后开机,故障排除。另外,对于花屏故障来说,SDRAM芯片损坏的比例较高,可以根据字符或高清信号的好坏来确定是N017还是N018的问题。

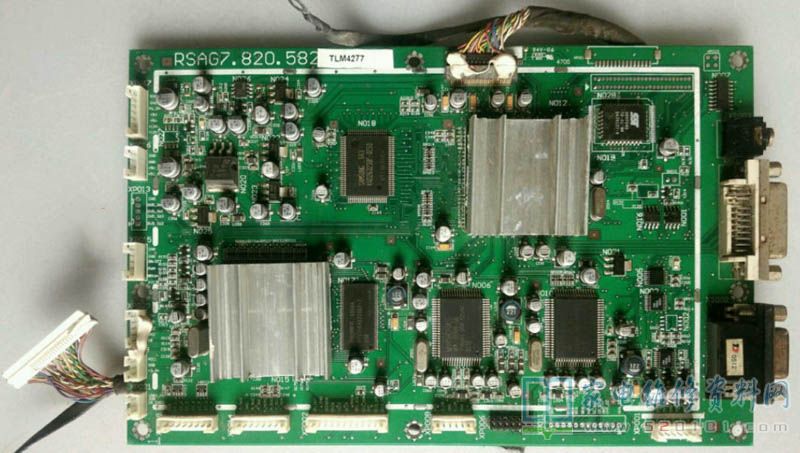

海信TLM4277液晶电视通电后图像花屏的故障维修 第1张
