乐华32L56液晶电视图像半屏花屏的故障维修

2023-02-09 05:14:11  阅读 114 次 评论 0 条
摘要:

接修一台乐华32L56液晶电视,故障表现为半屏显示半屏花屏,和客户谈好后拆机,看到有两个耳朵,对应标号找到图。对比发现一个缺vgl电压。于是飞根线后故障修复,这电视是缺2号位vgl电压,飞线后故障修复,如

      接修一台乐华32L56液晶电视,故障表现为半屏显示半屏花屏,和客户谈好后拆机,看到有两个耳朵,对应标号找到图。对比发现一个缺vgl电压。于是飞根线后故障修复,这电视是缺2号位vgl电压,飞线后故障修复,如下图所示。

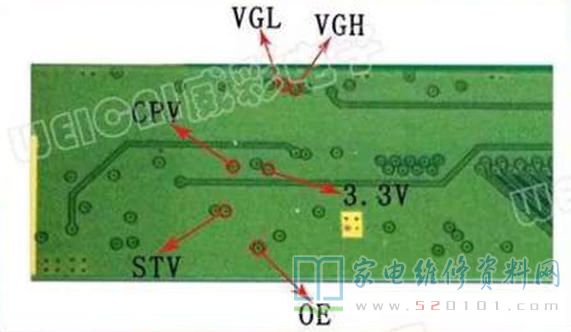

乐华32L56液晶电视图像半屏花屏的故障维修 第1张

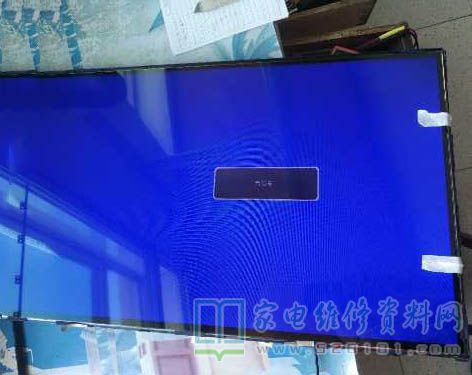

乐华32L56液晶电视图像半屏花屏的故障维修 第2张

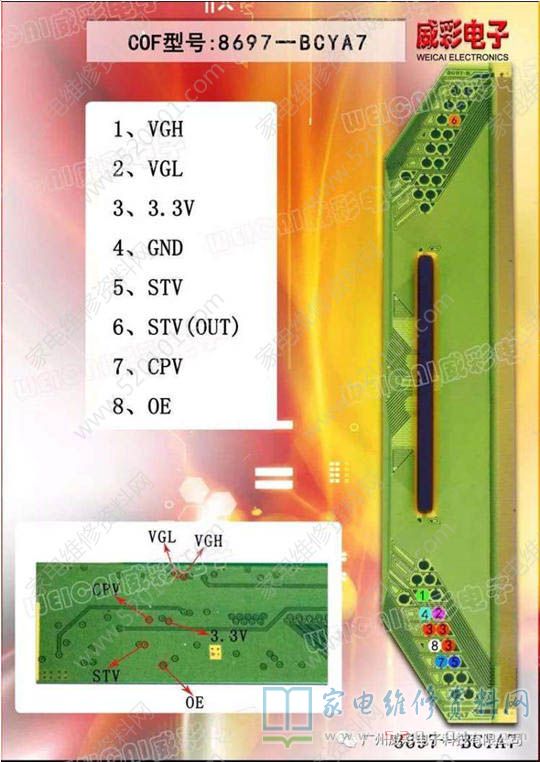

乐华32L56液晶电视图像半屏花屏的故障维修 第3张

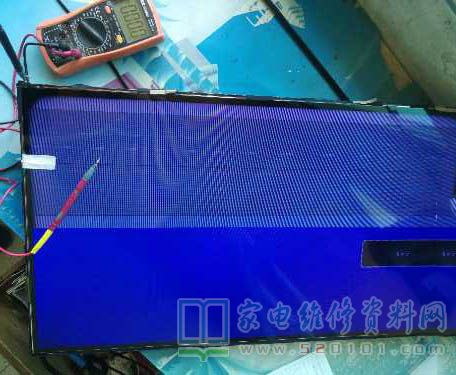

乐华32L56液晶电视图像半屏花屏的故障维修 第4张

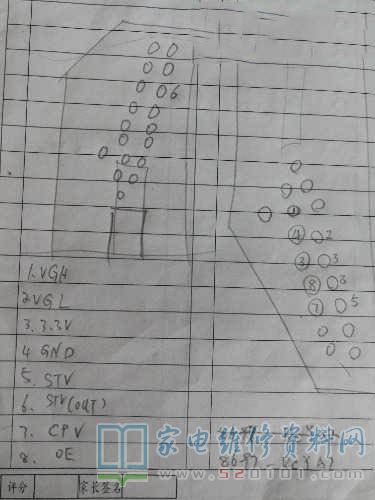

乐华32L56液晶电视图像半屏花屏的故障维修 第5张

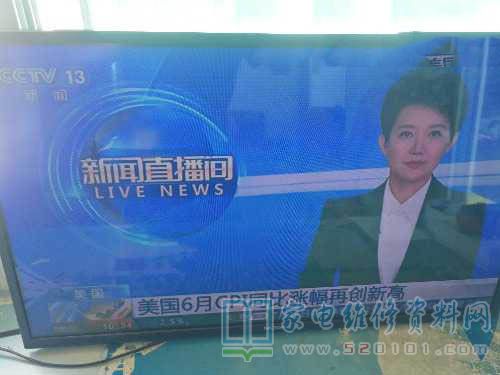

乐华32L56液晶电视图像半屏花屏的故障维修 第6张
