康佳LC40BT20液晶电视黑屏的故障维修

2022-12-18 18:33:59  阅读 144 次 评论 0 条
摘要:

接修一台康佳LC40BT20型液晶电视,有声音,黑屏。上电开机,红灯亮;按压遥控“开机

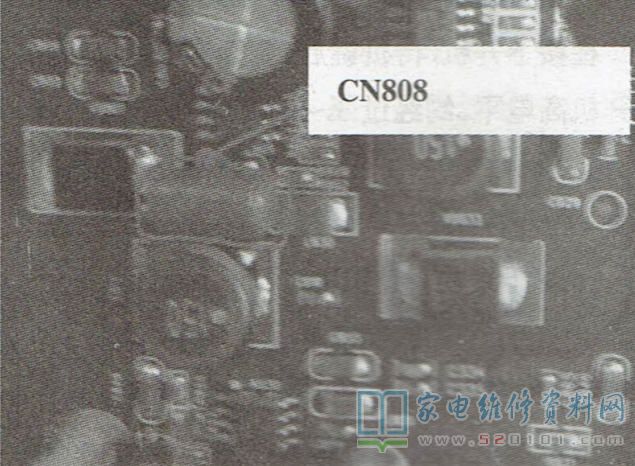

     接修一台康佳LC40BT20型液晶电视,有声音,黑屏。上电开机,红灯亮;按压遥控“开机"键,红灯变绿灯,背光不亮,声音正常,背光不亮。上电测得电源板输出的12V电压在8V~10V之间跳变,24V电压在18V~20V 之间跳变。取下电源板,用一只10kΩ电阻跨接在5V与PS-ON端上,强行开机,电源板输出的12V、24V电压非常稳定。怀疑电源板带载能力差,但更换后故障依旧。拆下高压背光板检查,没有发现不良现象。转向检查主板,首先用万用表电阻挡在路测量各组电压输入端的对地电阻,发现VD801的负极对地短路。取下VD801检测,没有短路,说明主板电路有问题。检查VD801的后级元件,发现电容C808短路。因手中没有此类贴片电容,于是从旧主板上取来一只104/63V的无极电容换上后试机,故障排除。C808 的位置如图1所示。

康佳LC40BT20液晶电视黑屏的故障维修 第1张
