长虹LT32620A液晶电视二次开机无反应的维修

2022-12-17 18:24:45  阅读 214 次 评论 0 条
摘要:

一台长虹LT32620A液晶电视,接通电源开关后,绿灯亮,二次开机后无反应。正常时,二次开机后,绿灯闪烁,几秒后绿灯熄灭,电视机进入正常工作状态。分析检修:本机采用LG320WXE屏,二合一电源板型号为F

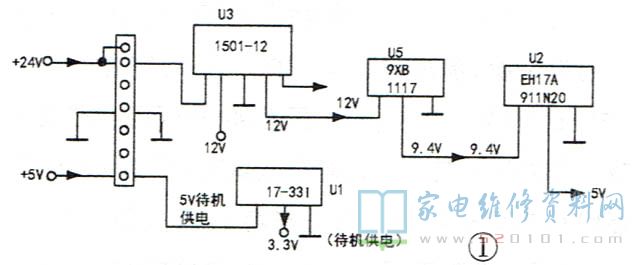

      一台长虹LT32620A液晶电视,接通电源开关后,绿灯亮,二次开机后无反应。正常时,二次开机后,绿灯闪烁,几秒后绿灯熄灭,电视机进入正常工作状态。分析检修:本机采用LG320WXE屏,二合一电源板型号为FSP1603PI01A。直观检查没有明显的元件损坏或爆裂。测得5V待机电压正常,主板上的U1(3.3V的稳压块)的输入电压5V与输出电压3.3V均正常,如图1所示,但电源板无24V电压输出。二次开机时,测得二合一板上的ON/OFF端电压为0V,没有高低电平变化,正常时应有4V左右的开机高电平。

长虹LT32620A液晶电视二次开机无反应的维修 第1张

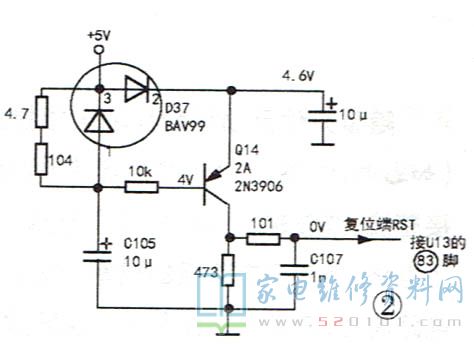

      为了判断问题在主板还是在电源板,拆下电源板单独检测,在5V与ON/OFF端跨接-只1kQ电阻强制启动, +5V、+24V电压均正常,这说明电源板无故障,问题应出在主板.上。从故障现象看,主芯片没有进入正常的工作状态。主芯片的工作条件:-是供电得正常,二是晶振工作,三是复位电路工作,四是键控电路正常。因此检测主芯片的供电端84脚、140~142脚、150脚、153脚3.3V,正常。晶振Y1的两端电压分别为1.6V和1V,也正常。参考(海信TLM19V66系列液晶主板图(1754板)),找到复位电路,如图2所示。

长虹LT32620A液晶电视二次开机无反应的维修 第2张

     参看《家电维修》杂志2013年第6期《教你全面认识液晶彩电主板中的复位电路》一文,发现文中的图4复位电路与该机的复位电路一样,只是供电不同而已。在开机瞬间,测得U13复位端电压上升到1.5V后又降为0V (此机为高电平复位),关机瞬间该脚电压又从0V上升到1.8V左右随后消失。很显然在开机瞬间的1.5V电压是不够的,正常的复位电压应在4V左右。是什么原因造成复位电压偏低呢?用测电阻的方法在路检测复位电路的元件未见异常,估计是贴片电容漏电所致。对C105、C107进行检查,发现C105容量不足,换上一只10uF/16V电解电容后,复位电压上升到3.8V,故障排除。
