长虹ITV32650X液晶电视背光不亮的故障维修

2022-10-22 17:31:15  阅读 172 次 评论 0 条
摘要:

一台长虹ITV32650X液晶电视,通电后指示灯亮,二次开机后指示灯闪烁并出现开机音乐,但一直黑屏。二次开机后测24V、5V电压均正常,但背光不亮。该机采用电源、高压二合一板,型号是FSP140-3PS0

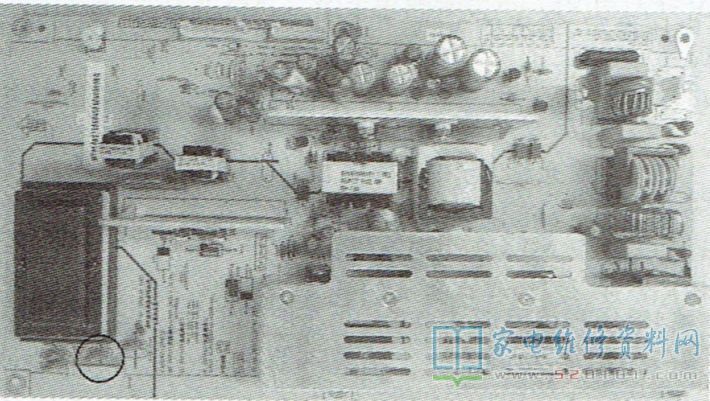

      一台长虹ITV32650X液晶电视,通电后指示灯亮,二次开机后指示灯闪烁并出现开机音乐,但一直黑屏。二次开机后测24V、5V电压均正常,但背光不亮。该机采用电源、高压二合一板,型号是FSP140-3PS02,主板型号为JUZ7.820.60041505。因二次开机后指示灯闪烁,且伴有开机背景音乐,初步分析主板应正常,问题在高压部分。此机高压输出部位由逆变器和4只高压电容组成,仔细观察相关元件没有明显烧焦的痕迹。拆下电源板,重点将逆变器及其外围元器件补焊了一遍,试机故障不变。在接下来的检测中,笔者发现4只高压电容中的一只(C420,耐压值为6kV )表面有裂纹,其余三只电容完好无损,如图1所示。

长虹ITV32650X液晶电视背光不亮的故障维修 第1张

      在废旧板上拆下一只标注为10J/6kV电容装上开机,屏显开机画面后背光熄灭,难道新换的电容和原机电容(标注为N10/6kV)不一样?由于该电容容量很小,用数字表无法精确测出其容量。笔者认为“10J"和"N10”应该一样,都表示容量为10pF。即使容量相差一点,影响不是很大,查询资料和请教其他师傅后才明白:原来10J/6kV的电容容量只有4pF,而N10/6kV的容量是10pF,两者相差6pF。由于新换电容的容量过小,造成开机后因高压不足而保护,重新找来一只标注为N10/6kV的电容换上试机,故障排除。前不久也维修了一台同型号、同故障的电视,结果也是高压电容损坏,这也许是该型电视一个通病。在检修此类背光故障时,不妨先代换几只高压电容,新换电容的容量只能大、不能小,最好相同。
