TCL L32C11液晶电视开机三无指示灯亮的维修

2023-02-21 18:21:58  阅读 300 次 评论 0 条
摘要:

接修一台TCL L32C11液晶电视(MS82D机芯),试机灯亮,不开机,首先测量电源板待机3.3V、12V正常,故障在数字板上,测DC-DC电路电压输出都正常,没有屏供电电压、没有背光开关控制电压,说明

       接修一台TCL L32C11液晶电视(MS82D机芯),试机灯亮,不开机,首先测量电源板待机3.3V、12V正常,故障在数字板上,测DC-DC电路电压输出都正常,没有屏供电电压、没有背光开关控制电压,说明主芯片没有工作。抄写软件无效,检测复位电压3.3V ,此机应该是高电平复位,正常开机是低电平。于是测量复位三极管Q101 的发射极电压3.3V,基极电压1.7V,集电极为3.3V,导致无法复位,正常基极应为3.3V ,分析电路有可能是c103无容量所致。代换c103(1uF)电容后试机恢复正常。

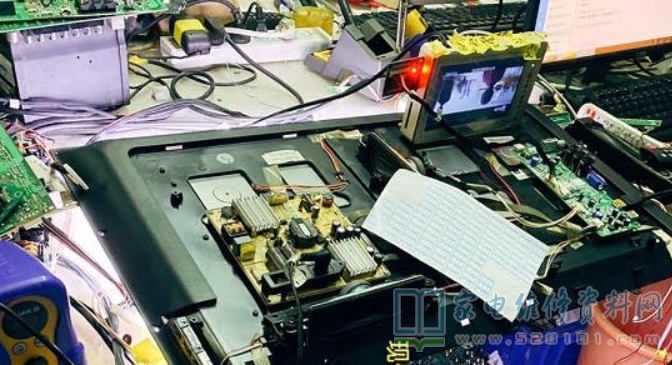

TCL L32C11液晶电视开机三无指示灯亮的维修 第1张
