接修一台TCL LCD40B03-P液晶电视,该机开机时刚出现TCL商标就黑屏,接着又启动(有时要反复几次才能开机),开机后又会无规律停机然后再次重启。开盖检查,看到电源板上有许多电解电容都鼓包了,以为这是一个简单的滤波电容失效引起的故障,把鼓包的电容全部换新后开机,顺利启动,但工作一会又停机,有时能自动开机。
该机有主、副电源,副电源只有一组5V电压输出,主电源有三组输出:5V和12V供应主板,24V供背光板。故障时测副电源5V电压一直正常,主电源没有电压输出,先测主板发出的POW-ON信号始终是正常的高电平,且随遥控开/关机能高低电平转换,说明主板CPU部分工作正常,问题在主开关电源部分。该机电源板背面是整块散热铝板,维修时要拆去铝板才能看见印刷线路面(具体线路可以参考家电维修2012年第6期34页),拆去散热板后不能长时间开机查找故障点,维修时很费周折。该机主电源芯片是TDA16888,这是一块PFC控制和主电源控制二合一芯片,在故障时测得PFC电压仅为300V,说明该芯片没有工作。引起电源芯片不工作的主要原因有:(1)保护电路动作;(2)芯片缺乏工作电源;(3)芯片本身损坏。

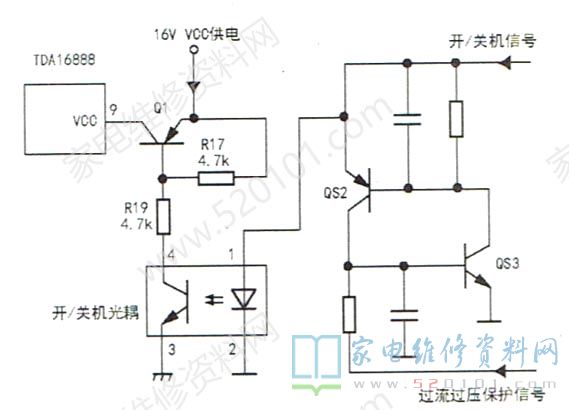

该机主电源次级过流过压保护 电路执行元件是 由两只三极管QS2、QS3组成的模拟可控硅,如图1所示,一旦保护启动即自锁,开机信号被导通的QS2.QS3短路到地,需断电一段时间后再上电才能再启动。该机有时能自动开机,说明模拟可控硅并未触发,这样可以排除次级过流、过压保护情况(初级的过流、过压保护尚不能排除)。
在正常工作时,测芯片⑨脚vcC电压,发现仅10V,且有波动。此电压受Q1开/关机信号控制,当光耦收到开机指令后导通,R19给Q1提供基极电流,则+16V电压经Q1的e、b极及R19、光耦到地,如果光耦完全导通,流过Q1的e、b极的电流约有3mA,Q1应处于饱和导通状态,管压降仅0.2V左右。在故障发生时,测Q1的e极电压为16V,正常,但芯片⑨脚vCC电压仅8V左右,即Q1的c、e极间有6V以上的压降,这显然不正常。分析其原因,主要有以下3种:一是光耦未充分导通,二是Q1变质,三是R19变值。在路检测发现R19阻值大于标示值的4.7kΩ,拆下测量其阻值在15k2~50k2之间变化,由此引起Q1基极电流不稳定,使TDA16888的⑨脚vcC电压偏低且不稳定,如果vcC电压过低,则主电源就停止工作,这时负载电流减小vcC电压会回升,加上R19的不稳定,如果vCC升到芯片的启动电压,主电源又会自动启动。更新R19后故障排除。
另外,由于在检修中多次拆装散热板,易引起固定在散热板上的功率元件引脚松动,应全部补焊一遍以绝后患。
