长虹LT32630X液晶电视图像彩色异常的故障维修

2022-10-22 17:55:04  阅读 138 次 评论 0 条
摘要:

接修一台长虹LT32630X液晶电视,故障现象是有图、有声,遥控、键控均正常,但图像彩色异常,人脸上有色斑。此机故障和以前见过的伽马电压不对所表现的现象相似,但又有些不同。初步判断故障部位在主板、逻辑板或

      接修一台长虹LT32630X液晶电视,故障现象是有图、有声,遥控、键控均正常,但图像彩色异常,人脸上有色斑。此机故障和以前见过的伽马电压不对所表现的现象相似,但又有些不同。初步判断故障部位在主板、逻辑板或屏体上。本机逻辑板和屏是一体的,加之主板较贵,如果判断失误贸然更换,必然会增加维修成本,看来需先想办法确定主板有无问题。

      先测逻辑板上的伽马电压,发现这些电压值完全符合阶梯电压规律;再测逻辑板上电源芯片TPS65161输出的各组电压( AVDD, 15V;VCOM,6.5V;VCCE,3.3V;VGL,-6V;VGH,23V )均正常,基本排除逻辑板有故障的可能性。

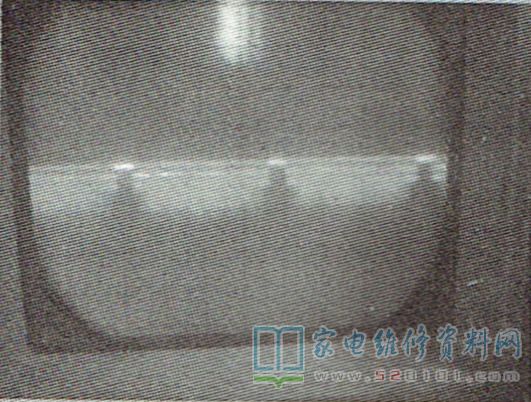

     上屏线是平板电视中连接主板和逻辑板的排线,常可以作为主板和逻辑板的故障分割点,它由几组信号线、几根地线和几根电源线组成,有的机型还有几根控制线。其中,信号线是传输IVDS图像信号的,为减小干扰,每一组信号线为一对绞合线,与此对应,主板和逻辑板上也有几组互相平行的印刷线路。本机共有5组信号,测每一组与地之间的电压,均在1.2V~1.25V之间,正常。用示波器测量此处信号波形,如图1所示,这只能表明测试点有LVDS信号,但仍无法判断信号中的数据是否正常。

长虹LT32630X液晶电视图像彩色异常的故障维修 第1张

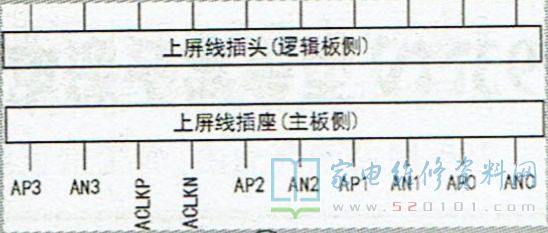

      该机的LVDS线在主板与逻辑板上的接口如图2所示。试用镊子短路主板上的AP0、AN0端,图像变红,背景中出现红色噪点;短路AP1、AN1端,图像变绿,背景中出现绿色噪点:短路AP2、AN2端,图像静止;短路ACKKPACKKN端,图像静止;短路AP3、AN3端,图像无变化。

长虹LT32630X液晶电视图像彩色异常的故障维修 第2张

      上述试验说明AP3、AN3信号有问题,究竟是主板送出的信号有问题,还是逻辑板此路信号处理电路有问题呢?从主板的上屏线插头中抽出AP3.AN3双绞线后开机,图像没有变化,再把APOANO双绞线插头抽出,插入原来AP3、AN3的插座中开机,图像发黑,有明显变化,这说明主板上的AP3.AN3端有信号输出。把原拔出的AP3.AN3屏线插头插到AP0、AN0端开机,图像没有变化,这更进一步说明问题出在逻辑板上,应是逻辑板上的AP3、AN3这一路信号处理电路异常。由于该机是体屏,没有条件单独更换逻辑板,至此只得放弃维修。

      编者注:此文介绍的判定主板是否输出LVDS信号的方法独特,且可行,值得同行借鉴。
