一台长虹55Q2R(机芯:ZLM60H -i)故障现象是不开机，上电，电源指示灯亮，但二次开机背光不亮且电源伴有异响。对该机电源板(型号:HSL9OD- 6S7 180) 的输出电压进行检查，发现12.3V电压只有6.7V左右，为准确判断是电源板本身问题还是负载短路引起，故先断开负载进行测量，结果还是如此，因此判定电源板本身故障。既然12V电压不正常，则先分析该电压的形成过程:从主板输出的PS-ON高电平控制信号送至MOS管Q804栅极，使其饱和导通，通过光耦N102初级，二极管发光、次级光敏三极管导通，反馈至电源振荡芯片u202(NCP1271)的②脚，同时，U202的⑥脚vcC(12V)和⑧脚HV(来自PFC 380V产生高压)得电后开始工作，从其⑤脚输出激励驱动脉冲，使Q304饱和导通，去驱动Q101处于开关状态，再通过开关变压器T301初、次级释放能量，D905整流、C911/C912滤波后，产生12V电压。不过，在此电路当中，PFC电压尤为重要，其正常与否直接决定输出电压。所以，12V电压不正常，首先检查PFC电压是否正常，结果发现PFC电压为340V左右，明显偏低。
PFC电压形成过程:电源振荡控制芯片U201(NCP1606的⑧脚(vCC2)在得到12V供电，且⑤脚得到过零检测信号后，会从其⑦脚输出激励驱动脉冲，使Q204.Q205上下轮流导通，分别去驱动Q201.Q202处于导通和截止状态，再通过电感L202储能和释能，D202隔离.C201滤波，从而.形成PFC( 380V )电压。因PFC电压不正常，所以通电后首先检测U201的⑧脚供电(VCC2)，发现在8V~10V间跳变，说明该供电有问题。而vCC2电压的形成是在二次开机后，开关变压器T301的①-②绕组产生的感应电压，经D164.C162整流滤波，产生16.2V电压，再经三极管Q161.Q175饱和导通后形成12V的电压。

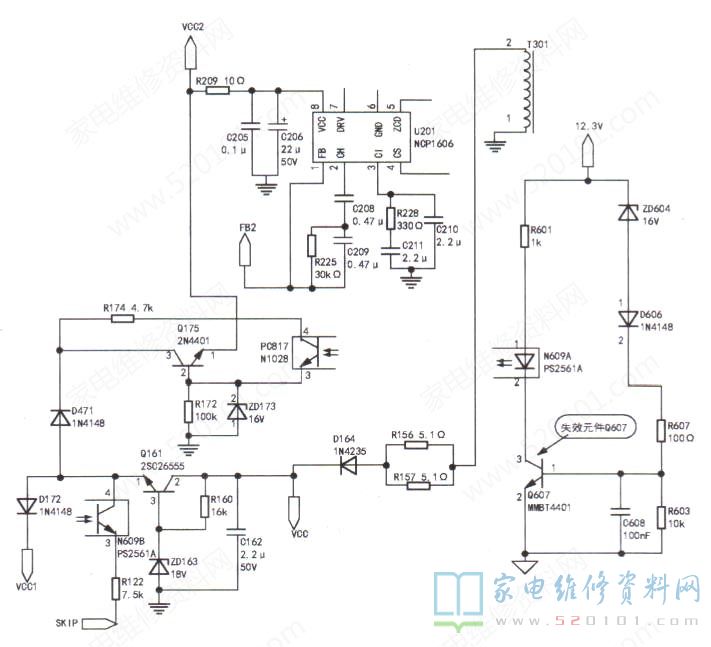

接下来，在检查vCC2电压形成电路中，并没有发现有明显短路或损坏元件，试着断开光耦N609的3③、④脚后，12V电压恢复正常，由此判断该电路元件存在故障。为什么断开光耦N609后12V电压恢复正常了呢?光耦N609初级/次级、稳压二极管ZD604、隔离二极管D606、三极管Q607等相关元件组成12V过压保护电路。若12V电压升高，ZD604齐纳击穿.Q607饱和导通，势必使N609初级发光二极管发光增强，次级光敏三极管导通量加大，会直接使Q175不能稳定导通而输出电压异常波动(正常情况下，12V稳压电路可断开进行检查，以此来判断该路是否有故障)。顺路仔细检查发现Q607的c、e极间存在漏电情况，更换Q607后12V电压输出稳定，故障排除。相关部分电路如图1所示。
