接修一台LG 32LH20R-6A液晶电视,故障表现未电源红灯亮(正常开机后,红灯变为蓝灯),按遥控器和面板上的所有按键均不起作用。先检测副开关电源输出的街机5V电压,正常且稳定;注电源输出的24V、12

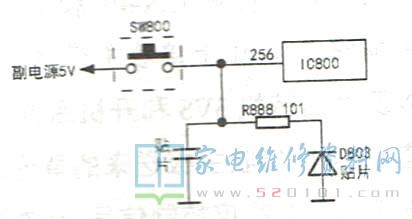

      接修一台LG 32LH20R-6A液晶电视,故障表现未电源红灯亮(正常开机后,红灯变为蓝灯),按遥控器和面板上的所有按键均不起作用。先检测副开关电源输出的街机5V电压,正常且稳定;注电源输出的24V、12V电压均为0V,说明故障范围可能在主电源或CPU的开/待机电路、复位电路,或CPU。测量主电源的L6599D(PWM控制)的12脚及L6562A(PFC控制)的⑧脚供电为0V,这说明主板未发出开机指令。在顺着主板上的排线插座P201的③脚标注POWER-ON(电源开/关)查找,发现CPU(位号是IC800,型号是LGE3765A-LF-S)的开/待机端是256脚。CPU输出的POWER-ON信号送给贴片三极管Q100的b极(正常电压为1V),实测该脚电压为0V,说明此管已截止,使后面几级开关管和光耦截止,则L6599D和L6562A无16V供电电压,从而导致主电源无24V、12V输出。检查Q100及后几级开/待机电路,均无故障,则故障的范围缩小到CPU及外围电路上。检查发现在CPU附近有一只位号为SW800的微动开关,如图1所示,根据以往的维修经验,此类开关易漏电损坏。

LG 32LH20R-6A液晶电视不开机的故障维修 第1张

      按动了一下些开关后,屏上瞬间出现蓝底,电源指示灯也变为蓝色,由此判断此开豢故障,焊下测其两脚之间的阻值,约为100kΩ,且不稳定。更换该开关后,故障排除。
