海信LED42K20JD液晶电视黑屏的故障维修

2022-12-25 22:18:29  阅读 348 次 评论 0 条
摘要:

接修一台海信LED42K20JD液晶彩电,伴音正常,背光不亮。打开外壳,开机测得背光电压在225V~250V之间波动,判断背光灯可能烧毁开路。该机共有9根灯条,垂直平行排放,每条有5颗灯珠,且安装有聚焦镜

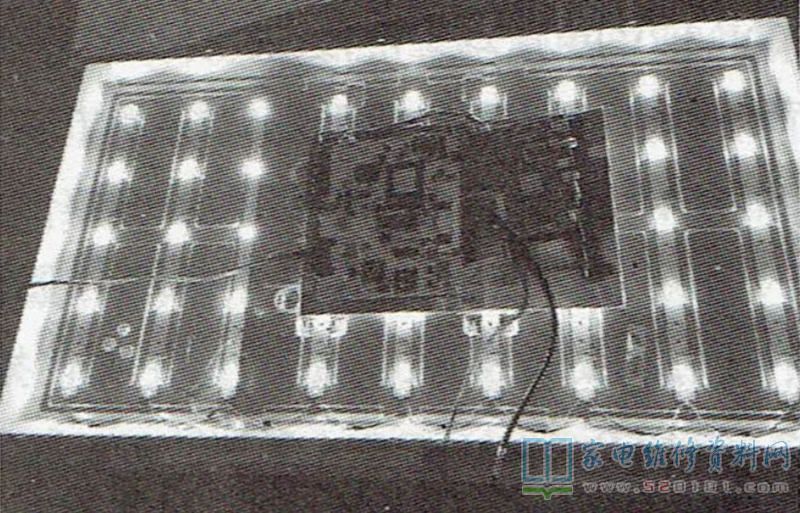

       接修一台海信LED42K20JD液晶彩电,伴音正常,背光不亮。打开外壳,开机测得背光电压在225V~250V之间波动,判断背光灯可能烧毁开路。该机共有9根灯条,垂直平行排放,每条有5颗灯珠,且安装有聚焦镜片,如图1所示。对比测量,有8根灯条的正向阻值在70kΩ左右,另一根灯条阻值在500kΩ左右。对这一-根灯条上的灯珠逐个测量(用Rx100挡),找到了损坏的一颗灯珠,换后背光点亮,装机图像正常。此时测背光电压为稳定的155V,单颗灯珠电压约为3.4V。

海信LED42K20JD液晶电视黑屏的故障维修 第1张

       值得注意的是,在拆屏时应做好标记,以免安装时均光组件装反,导致背光不均。其次,在装屏时,应将屏平放到位,否则易损坏屏体玻璃。
