清华同方LE-32TL1900液晶电视开机困难的维修过程

2022-11-02 20:04:32  阅读 164 次 评论 0 条
摘要:

一台清华同方LE-32TL1900液晶电视,该机使用不到2年时间,近来常有开机困难的现象,而且故障越来越严重。通电试机,红灯亮。按开机键后指示灯颜色不变,液晶屏不亮。鉴于此机故障时有时无,估计硬件故障的可

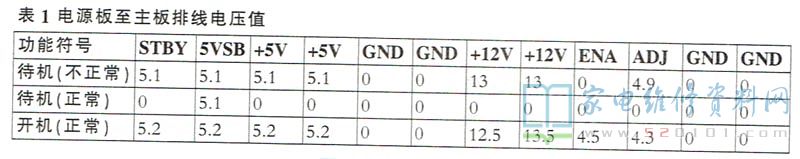

      一台清华同方LE-32TL1900液晶电视,该机使用不到2年时间,近来常有开机困难的现象,而且故障越来越严重。通电试机,红灯亮。按开机键后指示灯颜色不变,液晶屏不亮。鉴于此机故障时有时无,估计硬件故障的可能性高一些。先查电源板至主板的供电电压,发现在故障时开/待机控制电压(STBY)-直为5V,电源板上电即有+5V、+12V输出。正常时,按开机键后,开/待机控制电压才变为5V,电源板才有+5V、+12V输出,实测电压见表1。导致开/待机控制电压异常的原因应是主芯片MST6M182VG工作异常所致。

清华同方LE-32TL1900液晶电视开机困难的维修过程 第1张

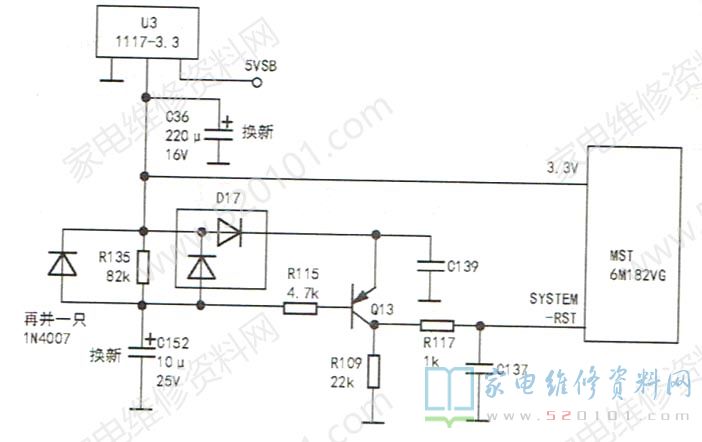

       主芯片待机时正常工作的条件是工作电压、复位和时钟正常,其复位电路如图1所示。接通电源后,由于C152两端电压为oV,使三极管Q13的b极被R115拉至低电平,Q13饱和导通,c极输出复位高电平。当3.3V经R135给C152充至3.3V时,Q13的b极电位升高,Q13截止,Q13的c极输出低电平时复位结束。复位时间由R135.C152的值决定。怀疑C152容量减小,影响复位时间,将其换新后故障略有好转,但未根除。

清华同方LE-32TL1900液晶电视开机困难的维修过程 第2张

        MST6M182VG的待机供电电压由U3 (1117-3.3)提供。由于主芯片发热较大,3.3V滤波电容C36又紧靠该芯片,估计长期受热后特性变差,使得MST6M182VG的待机供电电压纹波变大。更换C36后开机正常。但关机断电后,立即再次接通电源仍无法二次开机,等几分钟后再接通电源才能再次开机。分析复位电路的C152对MST6M182VG能否正常复位有影响。若C152两端的电荷不能迅速泄放,Q13的b极为高电平,c极就一直为低电平,c极无法输出芯片所需的复位高电平。断电等几分钟后,C152的电荷放掉,再次开机,复位电路又能满足复位要求。R135两端并有放电二极管D17(电路中D17是两个二极管的复合管,像一只贴片三极管),怀疑其性能变差,于是再在D17两端并联一只1N4007型二极管,用于断电后泄放C152中的电荷。试机,开/待机完全正常。

        提示:在检修清华同方LE-32TL1900或采用CV182H-T主板的清华同方液晶电视开机困难故障时,可先代换复位电路的电容C152及二极管D17、待机电源的滤波电容C36,然后再查其他电路。

        编者注:此例检修方法有一定的代表性。液晶电视常出现开机时有时无的故障,可采取此作者介绍的方法对复位关系元件处理后,再做其他电路故障排查,实现快速排除故障的效果。
