三洋32CD660LED液晶电视二次不开机的故障维修

2022-11-30 17:47:17  阅读 192 次 评论 0 条
摘要:

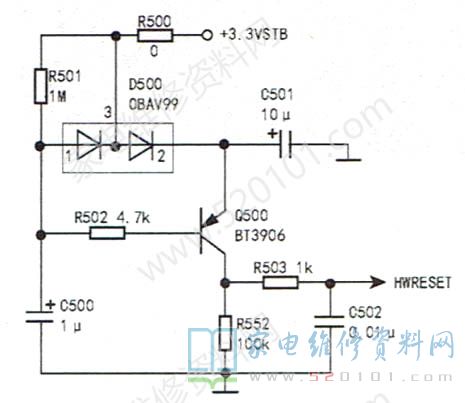

接修一台32CE660LED液晶彩电(MS82S 机芯),二次不开机。上电后测量主芯片各组供电均正常,但复位电压有问题。该机复位电路如图1所示,开机后,电源板输出的+3.3VSTB电压一路经D500的③、②

     接修一台32CE660LED液晶彩电(MS82S 机芯),二次不开机。上电后测量主芯片各组供电均正常,但复位电压有问题。该机复位电路如图1所示,开机后,电源板输出的+3.3VSTB电压一路经D500的③、②脚加到Q500的e极,另一路经电阻R501给电容C500充电,由于电容C500两端电压不能突变,C500等效于通路状态,此时三极管Q1因b极电压接近0V而导通,其c极输出高电平。当C500充电结束后,C500等效于断路状态,此时Q500的b、e极电压相近,则Q500截止,其c极输出低电平。在这个过程中,Q500导通一段时间后变为截止,其c极能保持一定时间的高电平,从而完成对CPU的复位。经查,复合二极管 D500( 0BAV99 )内部断路,使得Q500因e极失电而一直处于截止状态。换用两只IN4148型二极管后试机,故障排除。
