清华同方LC-32B82E液晶电视开机困难且死机的故障维修

2022-11-10 20:07:11  阅读 120 次 评论 0 条
摘要:

清华同方(THTF)LC-32B82E型液晶电视,开机困难,且易死机。据客户讲该电视机连续工作几小时后画面停止然后就自动关机,重新开机,又可正常使用几个小时。经人检修后故障稍微有所改善,勉强使用了一个多月

      清华同方(THTF)LC-32B82E型液晶电视,开机困难,且易死机。据客户讲该电视机连续工作几小时后画面停止然后就自动关机,重新开机,又可正常使用几个小时。经人检修后故障稍微有所改善,勉强使用了一个多月,现在就出现难开机且开机后几十分钟就自动关机了。拆机发现主板上的主芯片上安装了一个散热片,其他部分没有动过。首先检测电源板各路电压和带负载能力都正常。反复按开机键后开机,图像伴音都正常,十几分钟后伴音消失,随后图像停止不动,手摸主芯片很烫,确定主板有故障。

清华同方LC-32B82E液晶电视开机困难且死机的故障维修 第1张

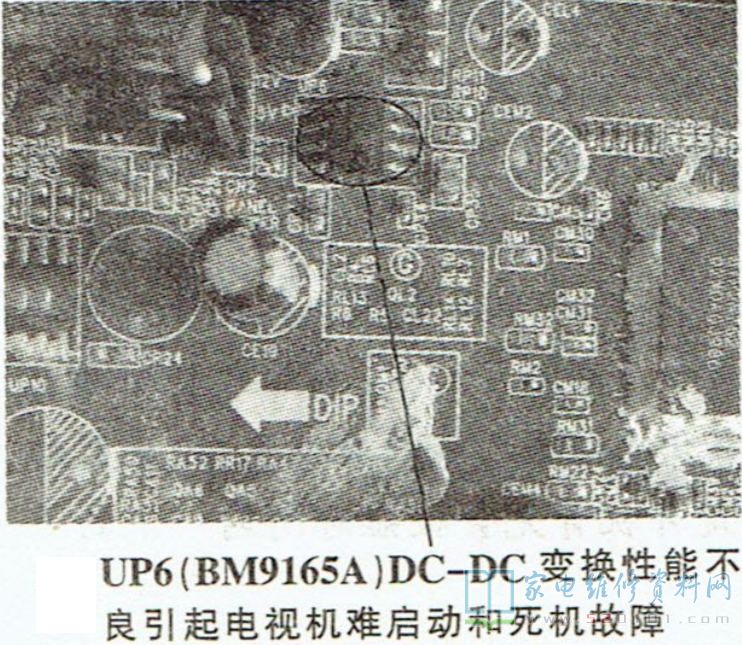

      测量主板上各路电压,除了UP6( BM9165A)DC-DC变换(如图1所示)的输出脚电压偏低外其他都正常。UP6是给主板主芯片提供核心电压供电测得各脚电压如下:①脚5V,②脚和③脚2.8V,④脚5V,⑤、⑥脚0.9V,⑦脚0.45V,⑧脚接地(GND)。⑤、⑥脚电压明显不正常,一般芯片核心供电最低也是12V,并且UP6表面焦黄且温度过高,更换该芯片后,测得⑤、⑥脚电压上升为1.2V,开/关机正常,连续试机好几天也未出现停机现象,交与客户使用几个月后回访,仍正常。
