夏普LCD-32L120A液晶电视不通电的故障维修

2022-11-10 20:11:44  阅读 274 次 评论 0 条
摘要:

接修一台夏普LCD-32L120A液晶彩电,不通电。拆机检查发现电源板有故障。该机电源板型号为LIP-32U0402A10100730。保险管F7001和高压逆变器MOS功率管Q7009(4D5N60F)损

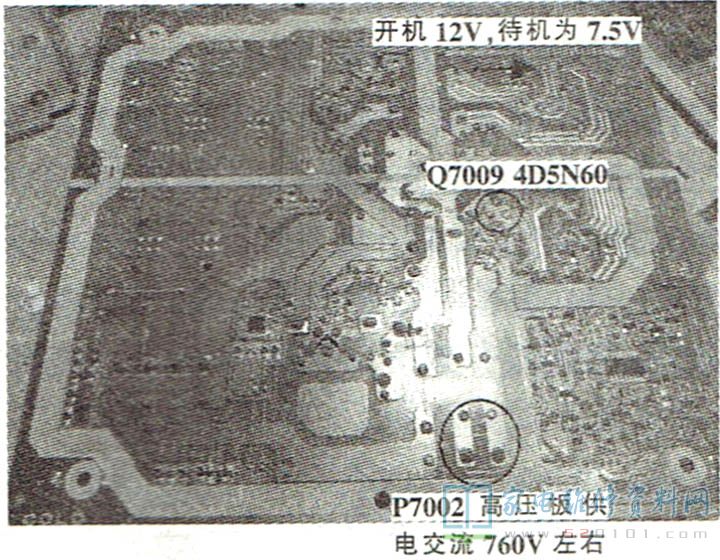

     接修一台夏普LCD-32L120A液晶彩电,不通电。拆机检查发现电源板有故障。该机电源板型号为LIP-32U0402A10100730。保险管F7001和高压逆变器MOS功率管Q7009(4D5N60F)损坏,如图1所示。更换损坏的元件后通电,指示灯亮,按两次开机键后指示灯由红变绿,一会儿又变成红色,且闪烁。

夏普LCD-32L120A液晶电视不通电的故障维修 第1张

     测量电源次级输出电压为7.5V,二次开机后升为12V,主滤波电容C7017( 120pF/400V )两端电压在开机后为380V,这说明PFC(功率因数校正)电路正常;在12V端接入假负载后,12V稳定,这说明电源电路基本正常。
     检查主板各路DC-DC电压,5V、3.3V、1.2V均正常。检查中发现不管开机还是在待机状态下,背光电路的控制电压始终为0V,而PS-ON(电源开/待机控制)电压在0V~3.3V间变化,怀疑主板程序有问题,于是给主板强制升级,升级时背光亮,屏幕中央显示升级界面,待升级完成后重新开机,故障依旧。
     升级时能长时间显示正常,说明本机硬件没有问题,怀疑主板上的FLASH程序异常。查找程序时得知本机有个特殊保护功能:当背光灯或背光板异常时就会引起锁定,需要把主板的5次灯保护记录清除。清除方法:同时按住音量减键和视频键,然后接通电源,直到屏幕点亮再同时按音量减键和频道减键,屏幕出现英文,按下频道减键,然后按遥控器确定键,屏幕变绿,断开电源,一分钟后再插上。按此法操作后重新通电,故障排除。
     插件P7003各脚正常电压:①~④脚为12V(待机时为7.5V);⑤~⑧脚(GND)为OV;测量10脚时黑屏3V,12脚3V;13、15脚为3.3V;14脚为2.2V。
     升级方法:将升级压缩文件解压后,复制出bin文件到U盘的根目录下,断开电源,插好U盘,按住本机“电源键”不放,接通电源,直到电源指示灯变绿,屏点亮,出现升级界面方可松手,升级完成断电即可。
