夏普LCD-46LX450A液晶电视不开机的故障维修

2022-11-02 19:57:32  阅读 308 次 评论 0 条
摘要:

接修一i台夏普46LX450A型液晶彩电,故障表现为通电后电源指示灯不亮,三无,操作按键没有反应。通电后电源指示灯不亮,一般是电源板上的待机电源没有工作,或是主板不良。该机待机开关电源采用A6059H(U7

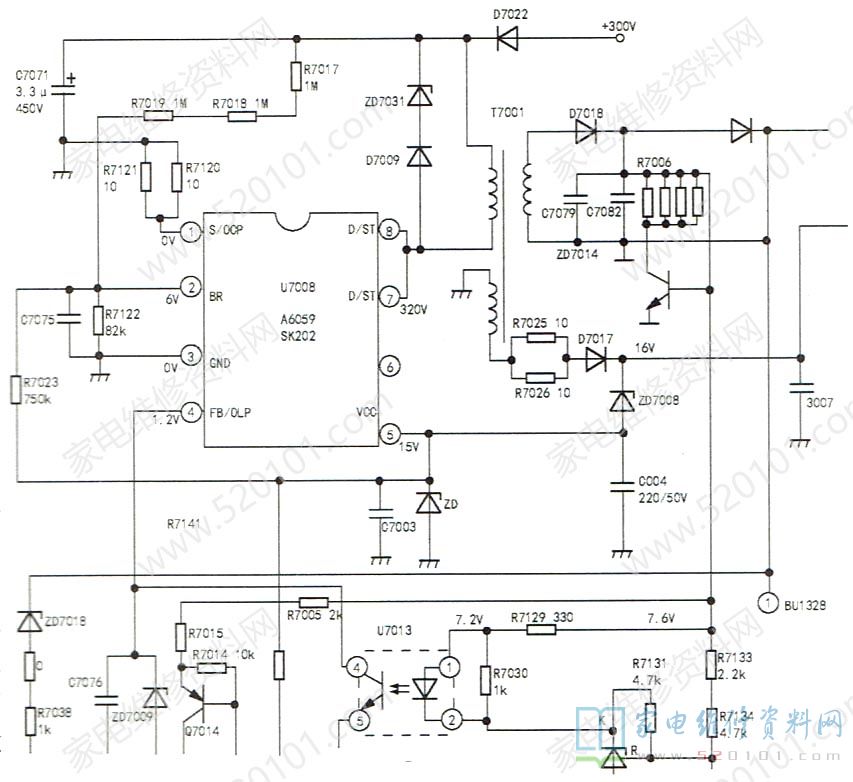

     接修一i台夏普46LX450A型液晶彩电,故障表现为通电后电源指示灯不亮,三无,操作按键没有反应。通电后电源指示灯不亮,一般是电源板上的待机电源没有工作,或是主板不良。该机待机开关电源采用A6059H(U7008),T7001是待机开关电源变压器,如图1所示。

夏普LCD-46LX450A液晶电视不开机的故障维修 第1张

      在待机状态时,PFC电路和主开关电源不工作,只有待机电源工作。通电后检测待机电源输出D7018的负极只有3.5V,正常应是7.6V。该电路输出电压低的原因,一是负载短路,二是稳压取样电路某元件不良。检测误差取样电路中的R7133、R7134、R7132,阻值均正常;更换U7014,后故障不变,后发现U7014的R端外接电容有1.4k的漏电电阻,换新后试机,故漳排除。
