飞利浦42TA1800液晶电视开机三无的故障维修

2022-11-02 19:52:36  阅读 172 次 评论 0 条
摘要:

接修一台飞利浦42TA1800彩电,不开机,电源指示灯也不亮,判断电源板有故障。该机所用开关电源主芯片为7061(TEA1507P),在路测量,未见明显短路损坏之处。通电后,测得次级输出电压均为OV,且断

       接修一台飞利浦42TA1800彩电,不开机,电源指示灯也不亮,判断电源板有故障。该机所用开关电源主芯片为7061(TEA1507P),在路测量,未见明显短路损坏之处。通电后,测得次级输出电压均为OV,且断电后+300V电压滤波电容两端电压仍保持,可见主电源并未起振工作,怀疑TEA1507P不良(查阅资料可用TEA1530代之)。购回元件上机,故障依旧,说明故障另有原因。

飞利浦42TA1800液晶电视开机三无的故障维修 第1张

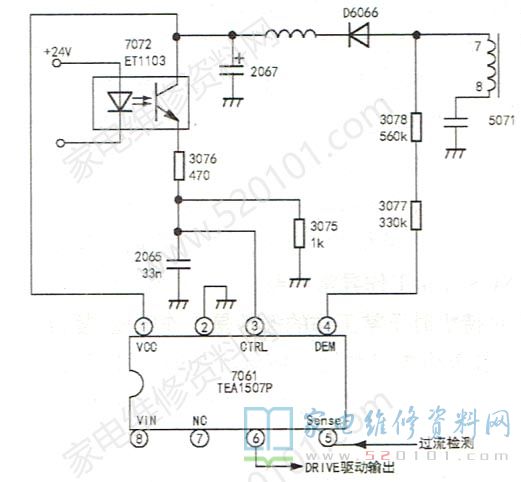

       实绘相关电路如图1所示。TEA1507P⑧脚是启动电压输入端,输入+300V电压。内部启动电流源从①脚流出,对外接电容2067充电,当2067两端电压上升到11V时,IC内部开始起振,⑥脚输出驱动脉冲,使开关管工作在开关状态。实测①脚电压为1.8V,明显偏在路测量①脚对地阻值在3kΩ~5kΩ之间波动,肯定有漏电之处。脱开光耦7072 (ET1103) 后测量电容2067、2065两端正反向阻值,稳定、无漏电现象。单独测量光耦③、④脚间电阻,有数千欧姆电阻,且不稳定,换上常用PC817型光耦后开机,故障排除。这时测得TEA1507P的①脚电压在+12V,随后降到9.5V。
