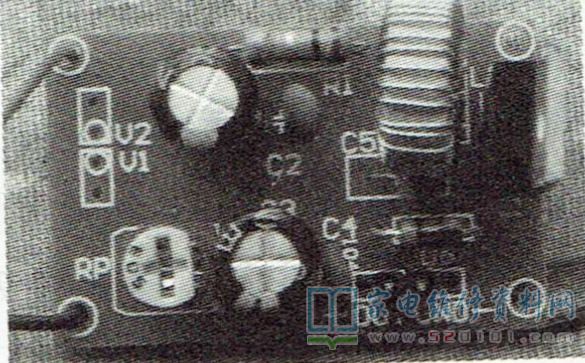

接修一台 17英寸拼装液晶彩电,开机后伴音正常,黑屏,背光不亮,判断背光驱动电路或背光灯有问题。拆机检查,发现本机采用LED背光,其背光驱动电路非常简单,并且单独安装在一块小板上,如图1所示。

      接修一台 17英寸拼装液晶彩电,开机后伴音正常,黑屏背光不亮,判断背光驱动电路或背光灯有问题。拆机检查,发现本机采用LED背光,其背光驱动电路非常简单,并且单独安装在一块小板上,如图1所示。

17英寸组装机液晶电视黑屏的故障维修 第1张

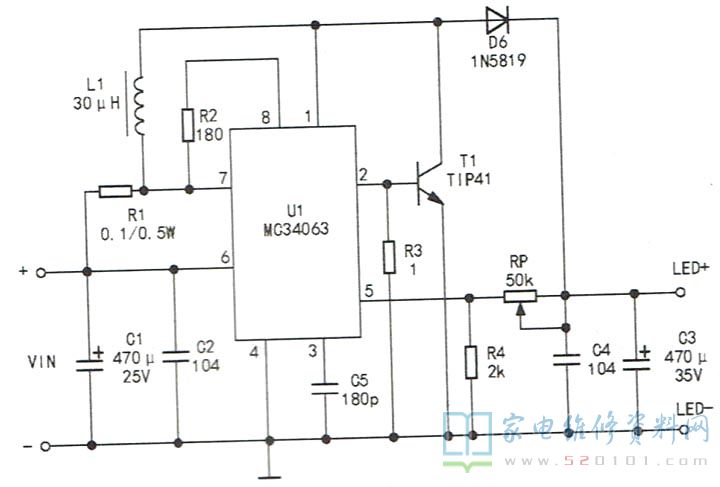

     上电后测得电源板送给背光小板的供电为11.86V,背光小板的输出电压(即与屏内LED灯条相连的两条线之间的电压)为9.62V;断开LED灯条连线,背光小板的输出电压约为11.5V。 根据经验,LED驱动电路大多采用升压方式,但也有少数采用降压方式。若要判断故障部位,需先确定该驱动电路的工.作方式,于是实绘出该背光小板的电路如图2所示。

17英寸组装机液晶电视黑屏的故障维修 第2张

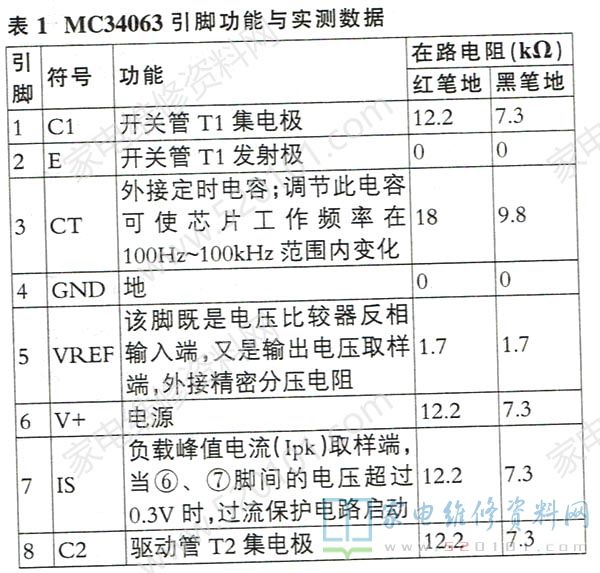

      该机背光电路以双极型线性DC-DC变换器MC34063(U1 )为核心组成,引脚功能见表1。该芯片的工作频率最高为100kHz,输入电压为2.5V~40V,输入电流可达3A;输出电压为1.25V~40V,输出电流与输出电压的高低有关(若要增大输出电流,则需提高输入电压,可按60%的转换率进行估算),最高可达1.5A。

17英寸组装机液晶电视黑屏的故障维修 第3张

       当U1的②脚输出高电平时,T1导通,VIN经R1、L1和T1的c、e极到地,L1开始储能;当②脚输出低电平时,T1截止,L1中感应的电动势极性反转,与VIN极性相同,两者叠加后给负载供电。U1的⑤脚内接1.25V基准电压比较器,外接R4、RP,其输出电压Uo=1.25Vx[1+RP(接入电路的部分)/R4]。当输出电压降低时,⑤脚电压下降,输出开关脉冲的占空比增加,L1储能增加,则输出电压升高;当输出电压下降时,其稳压过程与上述相反,从而达到稳压的目的。

        根据上述工作原理分析,此机背光驱动电路采用升压方式;从实测电压判断,故障部位应在背光驱动电路中。由于该板输出电压在带载与空载状态下有明显差异,所以重点检查升压、滤波元件。测得电容C1、C3均正常,怀疑D6有问题。D6为续流二极管,因工作频率较高,所以用的是肖特基二极管IN5819( 1A/40V)。用MBR360( 3A/60V)代换D6后试机,背光亮,故障排除。这时测得背光输出电压(LED+ )为19.32V ,输出电流为148mA。测量拆下的D6,其正反向电阻均在正常范围内,估计其性能不良。
