乐视L503IN(X3-50UHD)液晶电视开机三无的故障维修

摘要：

接修一台乐视L503IN(X3-50UHD)液晶电视，故障表现为三无(无背光、无伴音、无图像），白色LetV英文字母指示灯，在用遥控器开机和关机时（见图1），都有光暗变化，问用户，说平常开机时是有开机广告音的

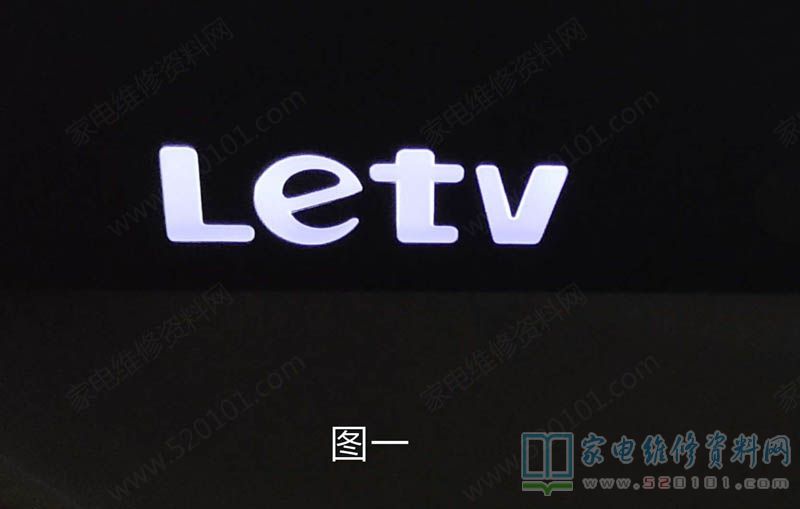

        接修一台乐视L503IN(X3-50UHD)液晶电视，故障表现为三无(无背光、无伴音、无图像），白色LetV英文字母指示灯，在用遥控器开机和关机时（见图1），都有光暗变化，问用户，说平常开机时是有开机广告音的。

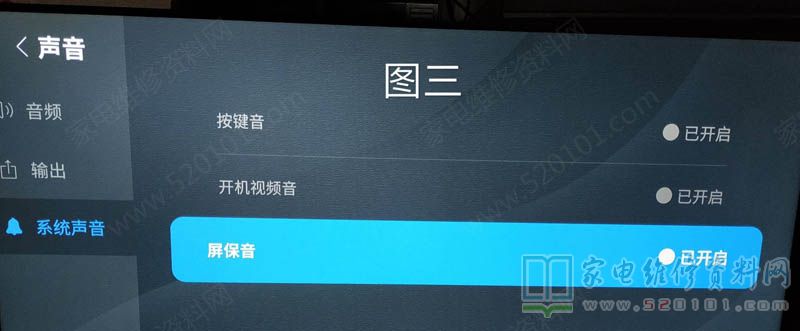

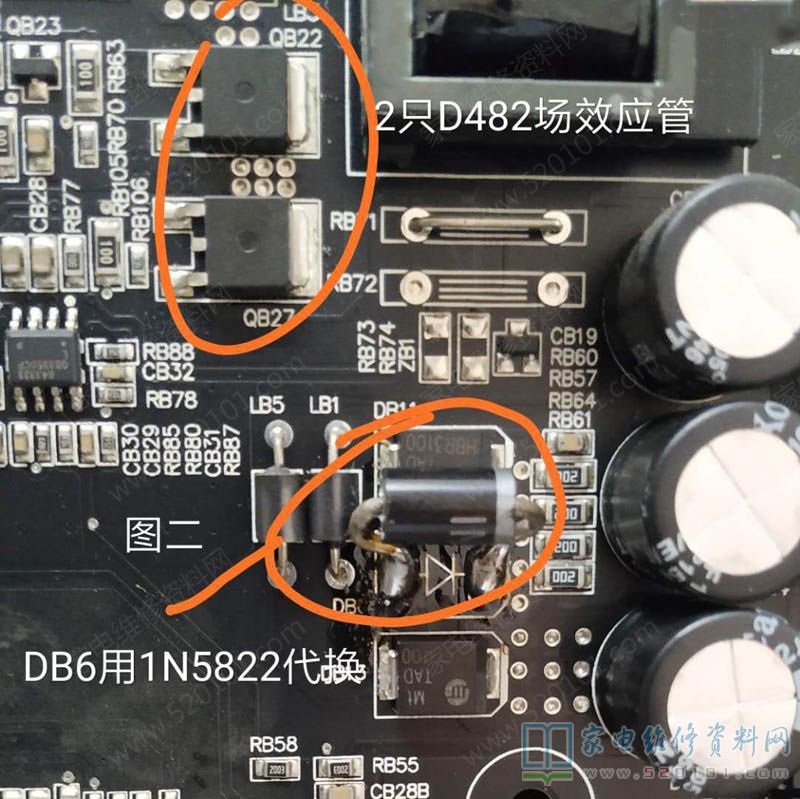

        拆开后盖，查开关电源板（AMP50LS-X3-M）各组电压均正常，怀疑主板(MS6A928-MBD-C-H5000)坏，采取先软后硬、先易后难方针，先用JT1199读取数据，但读不出，同时也写不入，一时陷入僵局。后无意中感觉恒流源板(AMP50LS-X3-C)有热度，用手摸2只贴件场效应管D482很烫，断电测量无击穿。在电路再测旁边的2只贴片二极管DB13、DB6、（HBR3100）处于击穿状态，焊下DB6测量果然击穿，此时再测DB13正常。于是用1只1N5822代用焊上（见图2），通电开机有广告图象，但是无开机画面的广告声，输入机顶盒信号，图象伴音全正常。进入菜单设置‘系统声音’（见图3）关机再开有了开机广告声了。就因为这个开机广告声没有，误以为是主板出了问题而造成无背光无伴音。走了弯路，值得同行借鉴。
