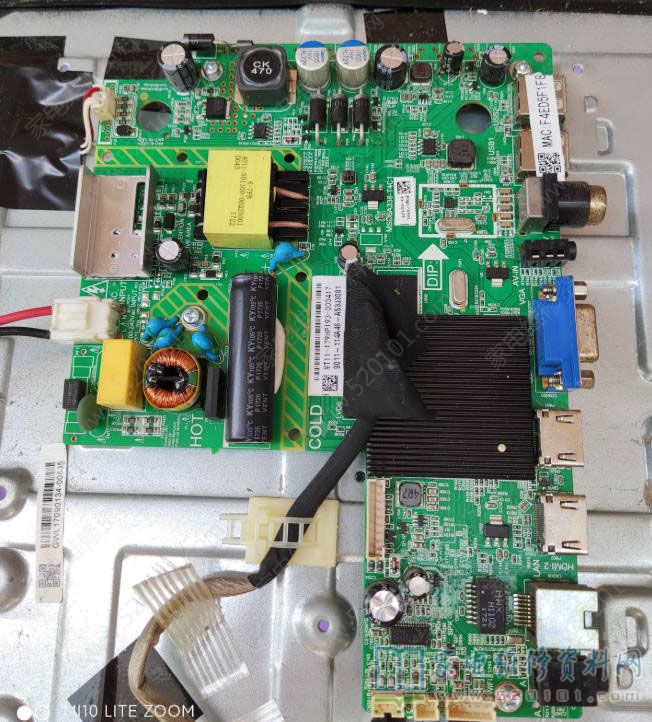

接修一台32寸InFocus富可视IH170液晶电视机，通电绿灯亮，按待机键绿灯灭一下又亮，屏幕背光一闪刚出现开机画面就黑屏。此机LED背光驱动电路主要由两大部分组成：一是以背光灯驱动控制芯片PC11PR10（OB3350CP）为核心构成的背光驱动控制电路，二是由MOSFET开关管PR40(P8010BD)、储能电感PL4、续流二极管PD10(SR560)、输出储能电容PEC6组成的Boost升压电路。
根据经验判断故障出在背光升压电路或者是LED灯条，用先拔掉LED灯条插头，用灯条测试仪检测发光正常，接着用电阻档在路测量升压二极管PD10(SR560)及场效应管PR40(P8010BD)均正常。
目前市面上液晶电视机采用OB3350CP做背光控制芯片的机型众多，网上也有不少关于在芯片7脚对地并接电阻去保护的帖子，本人认为不管对地接多大的电阻都是治标不治本，看似问题解决了，交付用户使用并不可靠，可能还会使故障范围扩大。通过原理分析7脚OVP的作用是过压保护脚，当输出电压超过设定范围时，OVP脚通过分压电阻检测到电压异常，从而使芯片进入自锁模式，芯片停止工作，使输出电压降低，通过更改7脚分压电阻的大小可以判断芯片是否自锁，或者是由于分压电阻损坏导致保护。经测量7脚电压1.8V属于正常状态，所以排除芯片保护，所有该检查的部位都一一检测排除了，时间过去了2个小时了，问题还没找到，一时陷入困境。
再次通电开机绿灯闪一下又亮，这时才恍然大悟，绿灯闪一下又亮说明开机后又进入了待机状态，如果是背光出现故障，不会开机又立刻进入待机状态的，此时意识到前面的所有思路都是错的。重点检查主电源输出12V也正常，但在重新开机按下待机键开机的同时12V电压有明显的波动，降为11V左右，根据多年的经验，这明显是电源负载能力差导致的电源波动，检查开关变压器次级各电容无异常，拆下电源初级滤波电容PEC5(450v/68uF)测量容量很小，换新后开机一切正常，检修结束。
维修小结：这次的检修过程有点曲折，主要原因是对故障现象的分析不到位，拆开后盖后急于求成反而浪费更多时间。如果细心观察一下故障现象，给自己一点思考的时间自然会迎刃而解，希望维修同行引以为戒。
