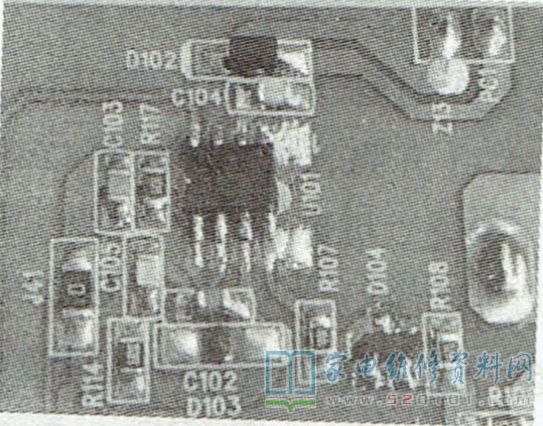

接修一台TCL39F1600E型液晶电视，雷击后三无。拆机发现电源二合一板(板号40-EL3916-PWEIXG)上电源集成块U101( 6754)炸裂，如图1所示。测量保险F1(3.15A/250V)、整流二极管BD1~BD4 (RL255)、 开关管QW1(10N65)均正常，二极管D104已击穿，其他未见异常。将上述损坏元件全部换新后通电测试，12V输出电压只有2V，且波动;3.3V电压为0V。
根据维修经验，将光电耦合器PC1(816DT)用817B代换后通电，12V、3.3V电压均正常。装机上电，故障排除。
