长虹LED32B1000C液晶电视开机三无的故障维修

2022-12-15 18:48:58  阅读 188 次 评论 0 条
摘要:

一台长虹LED32B1000C型液晶电视机,电源指示灯不亮无图像无伴音整机呈现三无状态。拆开机壳,先用万用表电阻挡测保险丝F1(3.15A)正常。上电后测得主滤波电容EC1(100uF/450V )两脚间电

     一台长虹LED32B1000C型液晶电视机,电源指示灯不亮无图像无伴音整机呈现三无状态。拆开机壳,先用万用表电阻挡测保险丝F1(3.15A)正常。上电后测得主滤波电容EC1(100uF/450V )两脚间电压为280V,但开关电源的次级输出电压均为0V。

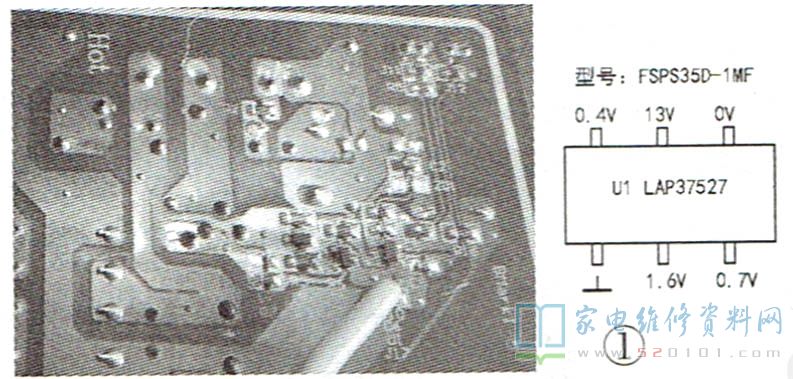

     目测电源二合一板(型号:FSPS35D-1MF)上无异常损坏的元件。用万用表电阻挡测开关电源次级12V整流二极管DS2、DS3,背光供电整流二极管DS1的正反向电阻均正常。上电测电源块U1供电脚(⑤脚)电压为10V,且波动。检测启动电阻R3、R4及整流二极管D5均未发现异常,换向检测U1的⑤脚供电电路,电阻R2,二极管D1、D2及滤波电容EC2、EC3都正常。仔细观察,发现U1的②脚对地所接贴片电容C5一端颜色略深,会不会是此电容漏电呢?更换C5后通电(如图1所示),12V输出电压正常,U1的⑤脚电压为稳定的13V。将电源二合一板装回电视机,通电试机,故障排除。

长虹LED32B1000C液晶电视开机三无的故障维修 第1张
