海信LED42K300液晶电视背光不亮的故障维修

2022-12-15 18:54:58  阅读 320 次 评论 0 条
摘要:

接修一台海信LED42K300型液晶电视机,背光不亮,无图像,但伴音正常。该机电源为二合一板,板号为:RSAG7.820.4688/ROH。通电试机,待机灯(红)亮;按下“待机”键,红、蓝灯交替闪烁几下,蓝

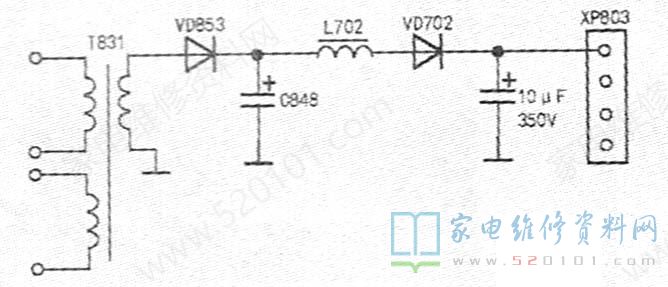

     接修一台海信LED42K300型液晶电视机,背光不亮,无图像,但伴音正常。该机电源为二合一板,板号为:RSAG7.820.4688/ROH。通电试机,待机灯(红)亮;按下“待机”键,红、蓝灯交替闪烁几下,蓝灯常亮,喇叭中有海信开机语音;输入视频信号,伴音正常。此时用万用表直流电压挡测背光电压输出端XP803插座处电压为0V,但整流二极管VD853负端电压为120V,相关电路如图1所示。按理说,即使背光控制芯片OZ9902不工作,VD702负端也应有120V电压。断电后检测VD853至XP803之间的电路,发现电感L702开路。换上同型号的电感后测L702后面电路,未发现短路现象,通电试机,背光灯亮(此时测背光电压输出端XP803处电压为245V );输入视频信号,图像正常,故障排除。

海信LED42K300液晶电视背光不亮的故障维修 第1张
