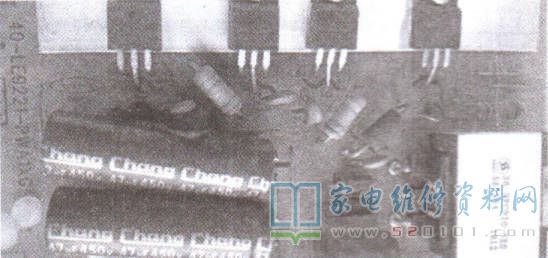

接修一台TCL L50E5800A-UD型液晶电视，客户说在正常收看中，突然听到机内“啪”-声响，随后光栅消失，无图无声，指示灯也不亮。拆机目测，电源二合一板( 型号:40-LE9221-PWA1XG).上主滤波电容CE1( 47uF/450V)与场效应管QW4 (27621) 之间有明显的打火痕迹，如图1所示。
仔细观察，高压电容C414(471/2kV)表面炸裂。在路检测，保险丝F1(3.15A/250V )开路，CE1.CE2正极对地正反向电阻均为02，说明电路中存在严重短路现象。拆下C414再测，仍然呈短路状。分析认为，C414击穿后QW4易被高压击穿。焊下QW4检测，确已击穿。此时再测CE1、CE2正极对地电阻，已无短路现象。更换F1、C414和QW4后通电试机，故障排除。
