创维26L08HR液晶电视不通电的故障维修

2023-01-21 17:13:38  阅读 380 次 评论 0 条
摘要:

一台26英寸创维26L08HR型LCD电视,故障现象为不通电。电源板型号:5800-P26TQM-0010,电源高压一体板(其电路见本期64页)。拆板检查发现F601保险IC601 (W6556A )损坏

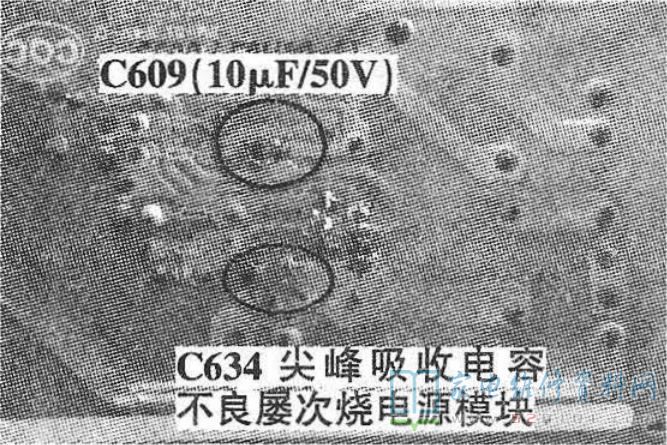

      一台26英寸创维26L08HR型LCD电视,故障现象为不通电电源板型号:5800-P26TQM-0010,电源高压一体板(其电路见本期64页)。拆板检查发现F601保险IC601 (W6556A )损坏, C616、C617、C622( 470uF/35V)电容鼓包,估计是因为电容漏电引起负载过大烧W6556。直接把损坏的元件全部换新,加电测量电源板次级输出电压5V、16V、24V正常,接上主板插件和灯管插件后试机,图像正常,正当试机中突然断电,经检查发现F601保险管、W6556A再次损坏,检查外围元件时发现电容C609(10pF/50V)容量减小为5.72uF,把C609和W6556A换新,不安装保险,在保险两端串入100W/220V灯泡,然后通电试机,灯泡闪亮一下就暗下去了,测量次级输出都正常,几分钟后串联的灯泡突然变得很亮,说明电源过流或者短路。断电后发现W6556A散热片非常烫,测量电源模块①脚和③脚已击穿,拆下后发现印制板.上的①脚和③脚孔位还是呈短路状,检查发现原来是并联在此脚上的C634尖峰吸收电容已击穿(因烧裂所以字迹模糊已经看不清,实际使用的47Ω/1kV电阻),用681Ω/2kV的电阻代换后通电试机,故障彻底排除,使用日久的电视机要仔细排除,电容变质的太多,稍不留神就烧电源模块,如图1所示。

创维26L08HR液晶电视不通电的故障维修 第1张
