用NCP1271A代换FA5571修复TCL 24F19液晶电视不通电故障

2023-01-28 19:28:35  阅读 158 次 评论 0 条
摘要:

接修一台TCL 24F19液晶电视机,故障表现是不通电,开机检查,发现保险烧断。仔细检查是尖峰电容烧炸裂原因,于是换掉,测试开关管S、D没有短路。于是开机,发现电源不工作。再进一步仔细检查,结果发现开关管

      接修一台TCL 24F19液晶电视机,故障表现是不通电,开机检查,发现保险烧断。仔细检查是尖峰电容烧炸裂原因,于是换掉,测试开关管S、D没有短路。于是开机,发现电源不工作。再进一步仔细检查,结果发现开关管G、S电阻偏小,于是断开G、S,测试外围还是偏小。

      外围二极管检查没有问题,后来去掉芯片FA5571驱动脚,阻值正常了。判断FA5571已坏,由于手里没有现成的FA5571,于是网上查询代换芯片,有人说NCP1271A可以代换,但是好多人又说没有代换成功,后来居然搜到我自己用NCP1207代换FA5571的案列,这下我确信NCP1207可以直接代换,还好我刚好有一块NCP1207,结果换上去没有成功,我不敢确定我芯片好坏,但是觉得电路应该没有问题了,于是就用NCP1271A代换,没有想到换上去电源完全正常,而且我之前电路没有做任何改动,看来NCP1271A是完全可以直接代换FA5571的。但是有些人代换没有成功,我想是不是有些5571电路外围设计上面有些小的差异导致的。

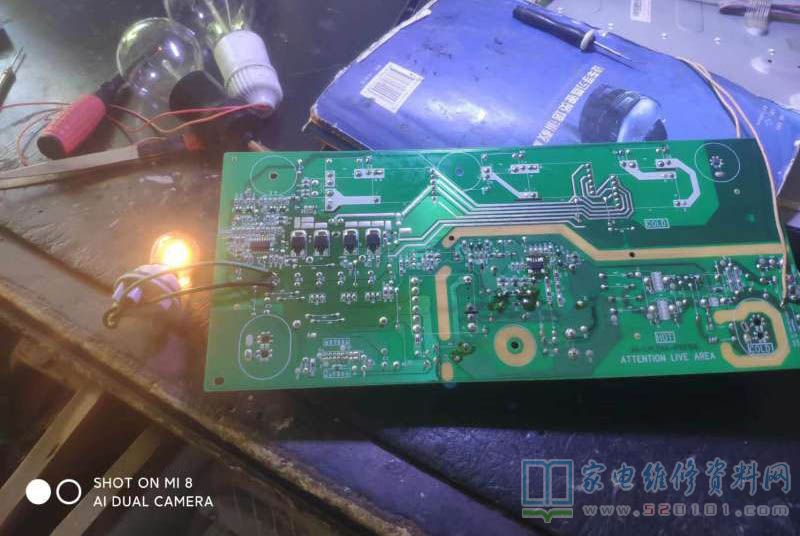

用NCP1271A代换FA5571修复TCL 24F19液晶电视不通电故障 第1张

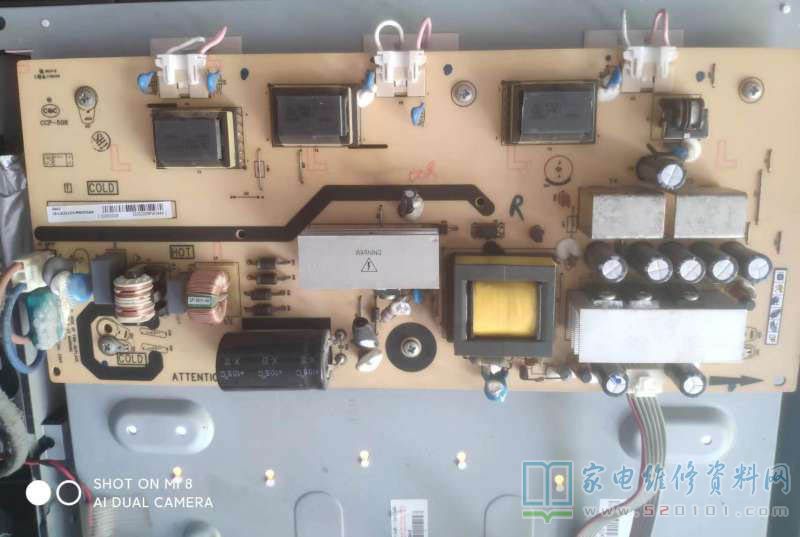

用NCP1271A代换FA5571修复TCL 24F19液晶电视不通电故障 第2张

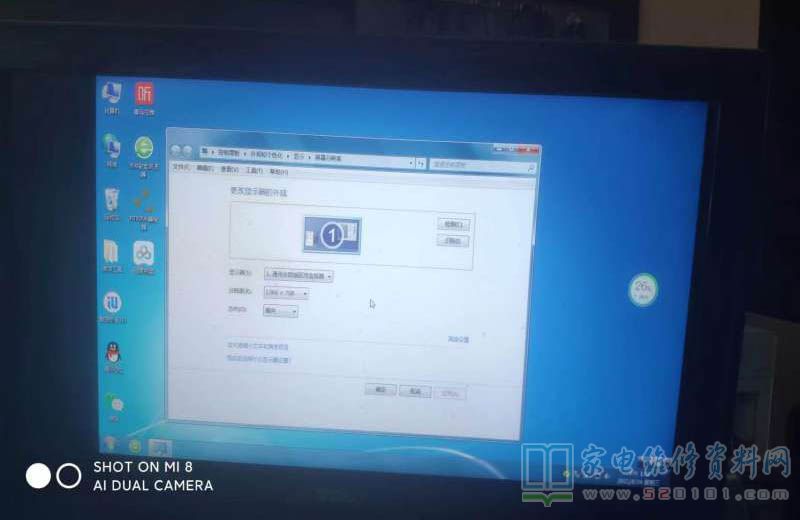

用NCP1271A代换FA5571修复TCL 24F19液晶电视不通电故障 第3张
