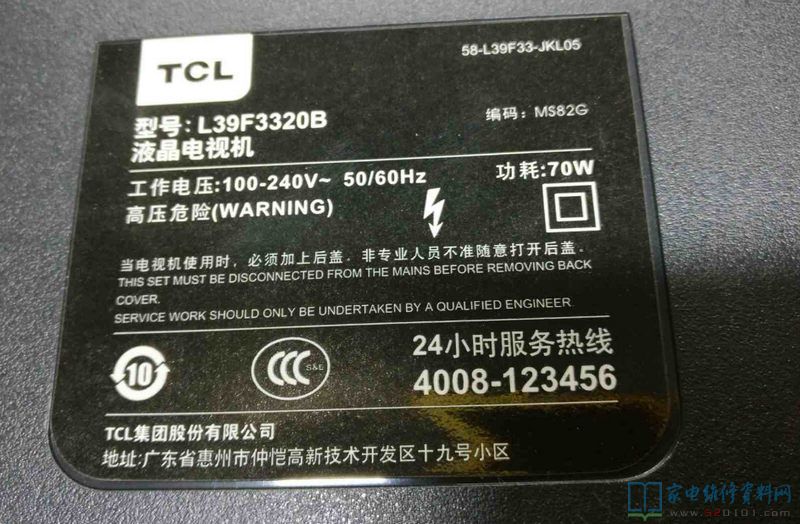

TCL L39F3320B液晶电视通电指示灯不亮故障维修

摘要：

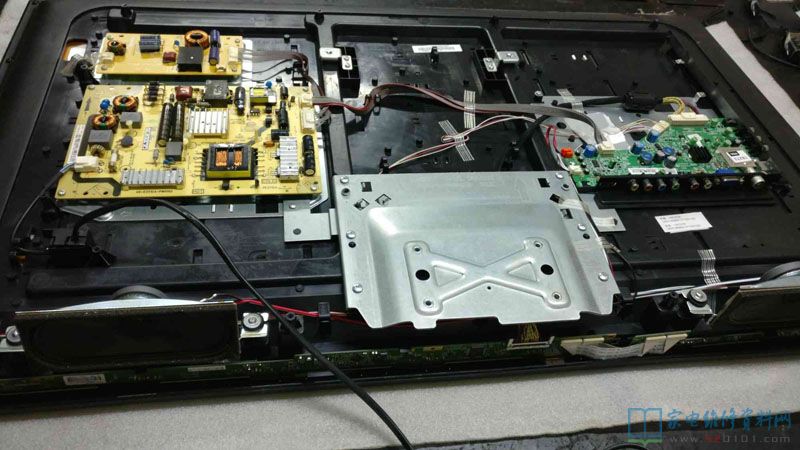

前一段时间有天晚上加班检修一台TCL液晶电视，型号如标题所示。故障现象是上电指示灯不亮，由于此机没有装电源开关，按待机键也没反应。拆后盖，拿出电源板出来单独维修。此电源板型号是：40-E371C4-PWH1XG

       前一段时间有天晚上加班检修一台TCL液晶电视，型号如标题所示。故障现象是上电指示灯不亮，由于此机没有装电源开关，按待机键也没反应。拆后盖，拿出电源板出来单独维修。此电源板型号是：40-E371C4-PWH1XG。以前修过的TCL L42E5300D电源板和此台电源块一个型号，所以此次修起来就轻车熟驾了。
       这台机子的副电源3.3V，在待机状况下，由于没装电源关机开关而长期带电，碰到电源电压不稳或升高或打雷时，极有可能烧毁！所以只要把此副电源修好，基本就解决了问题了。

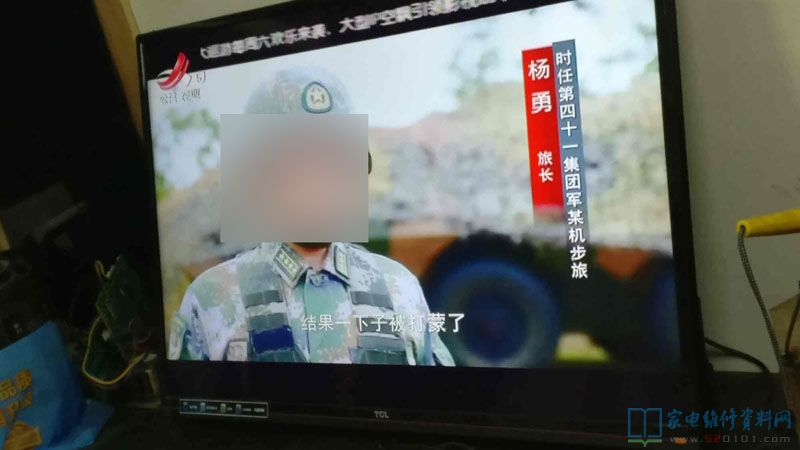

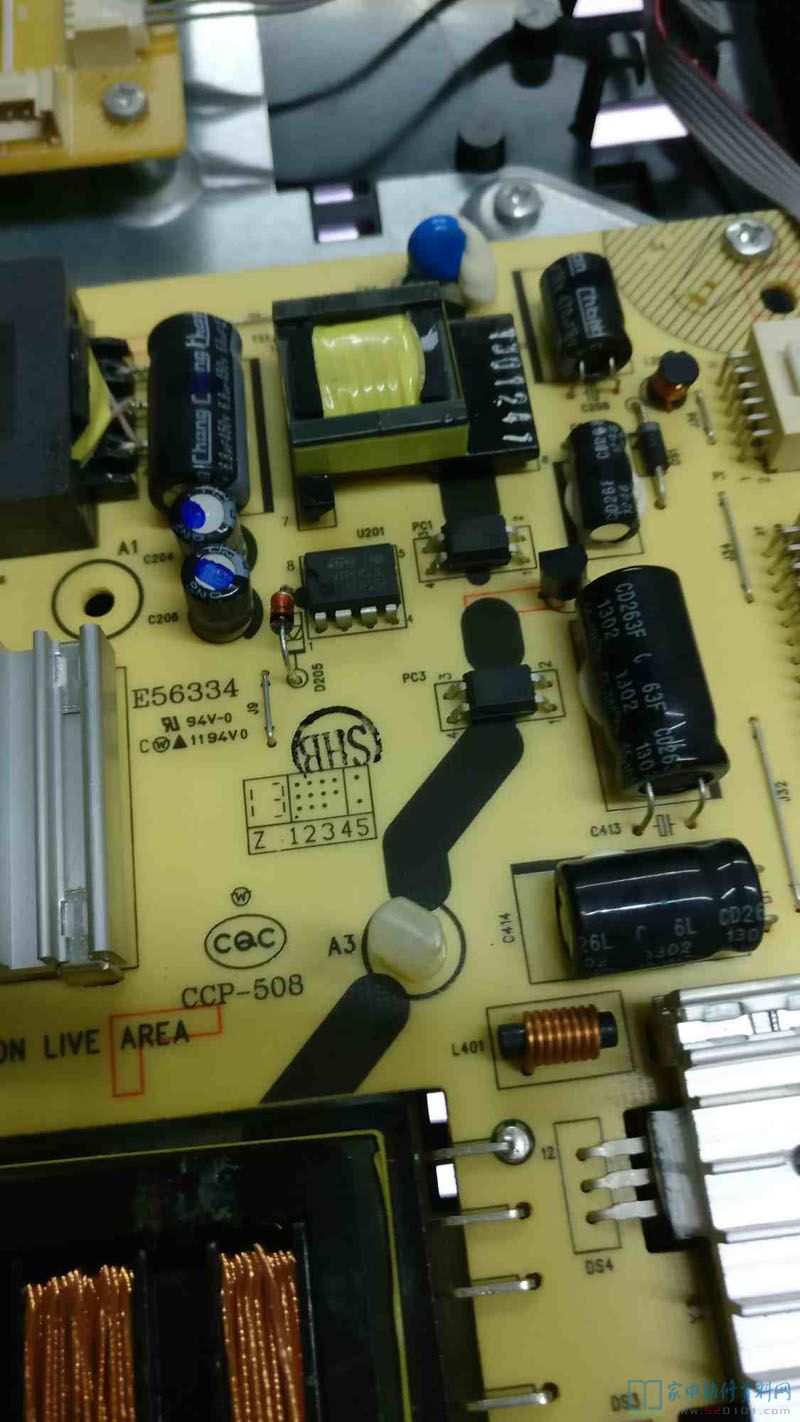

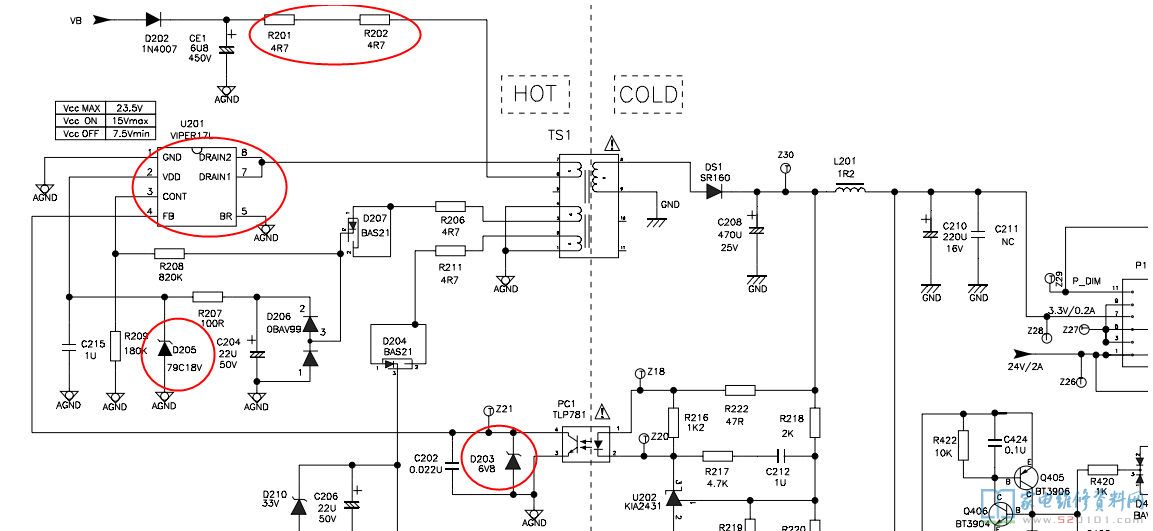

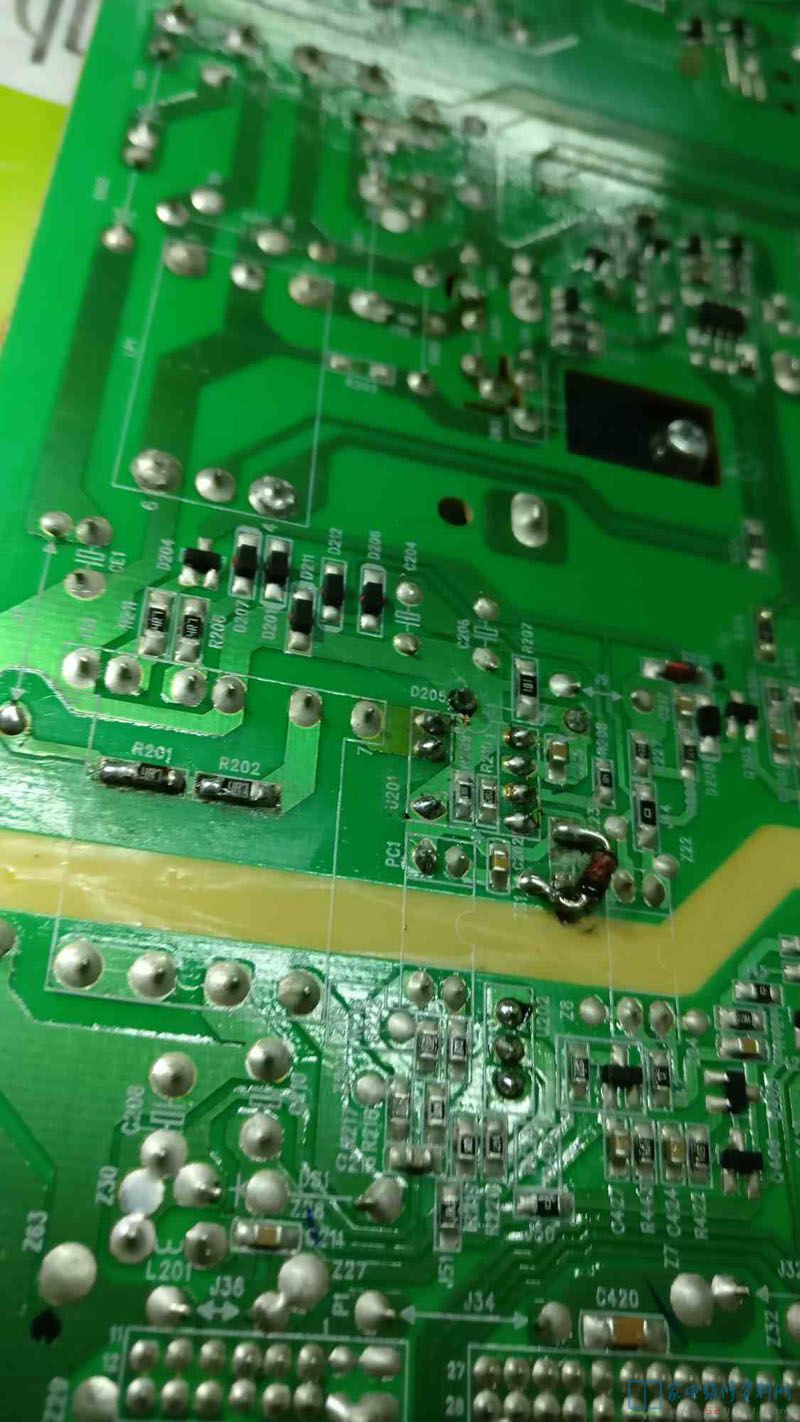

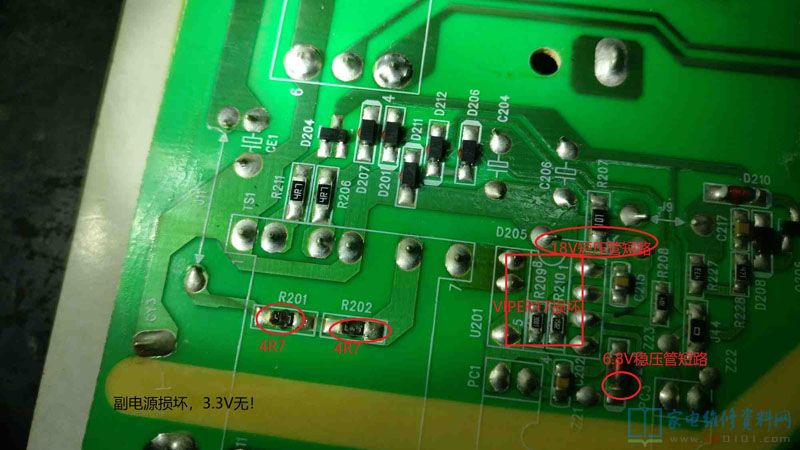

       首先检查副电源电路，其是以VIPER 17L为中心的电路，在路检测，肉眼也能看出的，R201、R202(都为4R7）烧断，换之。又测出D205（18V稳压管）、D203（6.8V稳压管）击穿短路，立即更换。再测CE1（68UF/450V）两端电阻，约有50K的电阻存在，说明VIPER 17L损坏无疑，换掉。接下来在路检测其他的稳压电路元件，如光耦、TL431等等，没见有损坏的迹象，就上电试板，测C208 两端电压3.3V出现，并且很稳！立即将此板连接到主板，上电见面板指示灯红灯亮，按待机键，见背光出现，接入信号源，图声正常。
