创维24E15HR液晶电视指示灯不亮的故障维修

2023-01-21 17:17:24  阅读 154 次 评论 0 条
摘要:

一台创维24E15HR LED液晶电视,指示灯不亮,检修拔掉插头时发现指示灯亮了几秒,以为插座接触不良,重新换插座后通电指示灯还是不亮,只有在关电源开关或者拔掉电源时指示灯才会闪亮一下。电源板型号:58

        一台创维24E15HR LED液晶电视,指示灯不亮,检修拔掉插头时发现指示灯亮了几秒,以为插座接触不良,重新换插座后通电指示灯还是不亮,只有在关电源开关或者拔掉电源时指示灯才会闪亮一下。电源板型号:5800-P26TWU-0160(168P-P26TWU-11)。

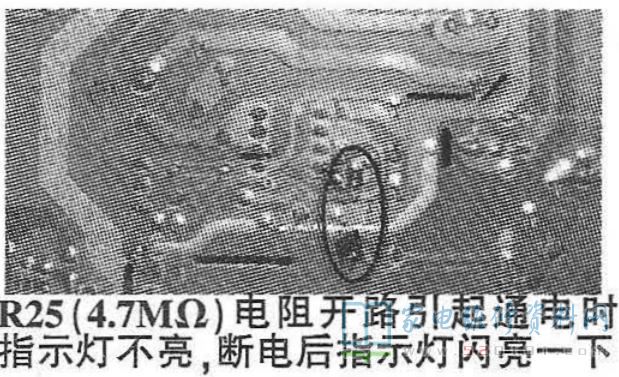

       根据故障现象,可以判断故障是副电源不稳压或者是带负载能力差引起的。拔掉电源板上给主板供电的插件,通电后测量待机电压5V变为0V,关闭交流开关时待机5V只有几秒的输出,接上灯泡测量带负载能力,关闭电源时灯泡亮并且5V稳定。检查副电源IC外围稳压环路未见异常,代换光耦、TL431、反馈电容后故障不变,仔细检查才发现电阻R25(4.7MΩ)开路,如图1所示,代换后电源板故障排除。

创维24E15HR液晶电视指示灯不亮的故障维修 第1张
